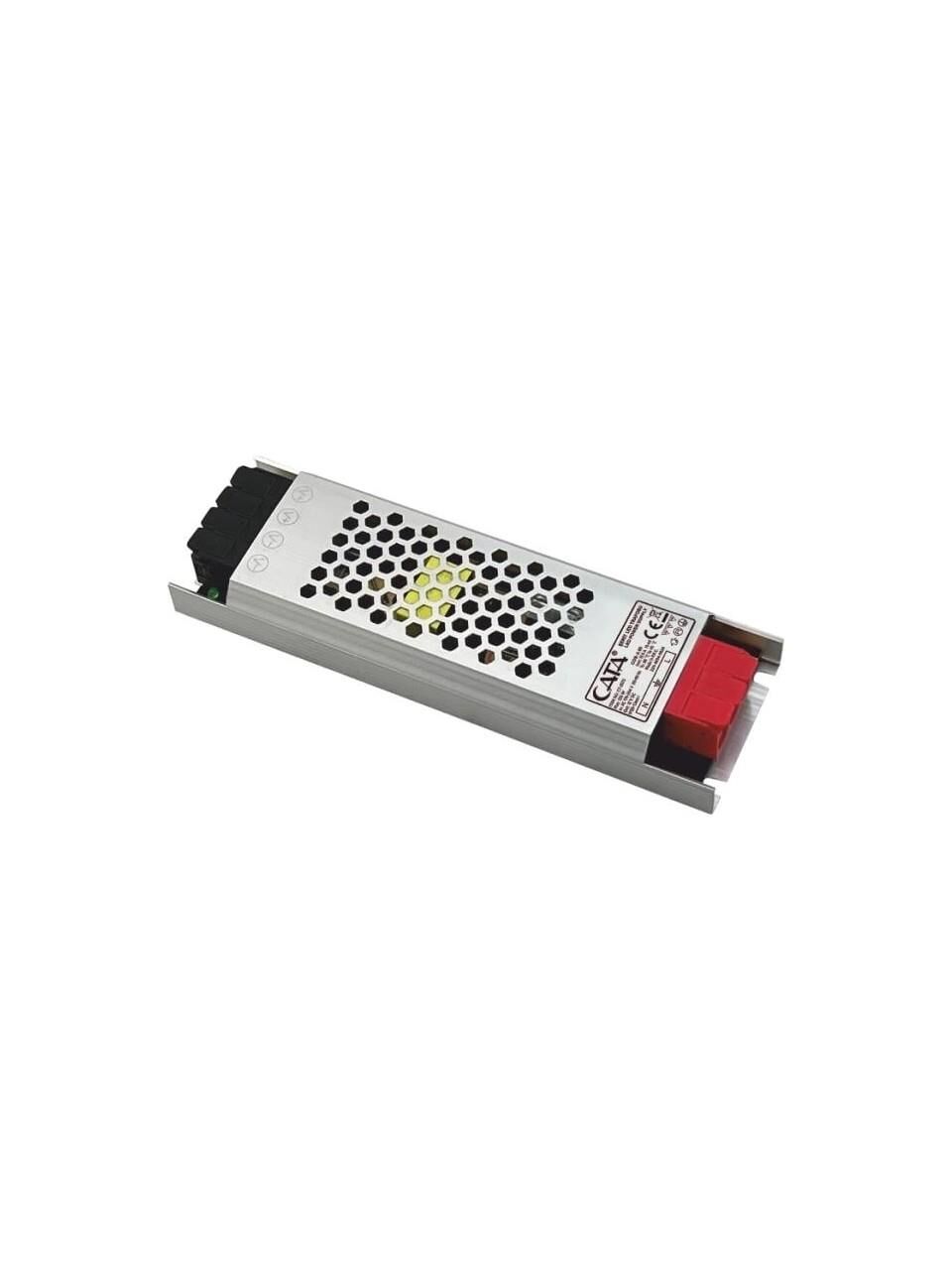

Cata 12,5A Slim Şerit Led/Modül led Trafosu Fansız Delikli Kasa CT-2675

Cata 12,5A Slim Şerit Led / Modül Led Trafosu – CT-2675

(Fansız – Delikli Metal Kasa – 12V DC – 12.5A)

Teknik Özellikler

• Model: CT-2675

• Tür: Sabit voltajlı LED güç kaynağı (SMPS)

• Giriş Gerilimi: 220–240V AC

• Frekans: 50–60 Hz

• Çıkış Gerilimi: 12V DC

• Çıkış Akımı: 12.5A

• Maksimum Güç: 120W – 150W (satıcıya göre değişen iki farklı kapasite bilgisi mevcuttur)

• Koruma Sistemleri:

  • Aşırı akım koruması

  • Aşırı yük koruması

  • Kısa devre koruması

• Elektrik Sınıfı: Class I (topraklamalı)

• Koruma Sınıfı: IP20 (iç mekân)

• Soğutma: Fansız – pasif soğutma (delikli metal kasa)

• Çalışma Sıcaklığı: -20°C ~ +40 / +50°C

• Boyutlar: 170 × 53 × 22 mm

• Gövde Yapısı: Delikli metal slim kasa

• Garanti: Genellikle 1 yıl

• Sertifikalar: CE

Malzeme Kalitesi

• Delikli metal gövde, uzun ömürlü ve sağlam bir yapı sunar.

• Fansız pasif soğutma sistemi sayesinde ses yapmaz ve arıza ihtimali düşüktür.

• İçindeki SMPS devresi, çıkış gerilimini sabit tutarak LED’lerin stabil çalışmasını sağlar.

• Güç terminalleri sağlam klemens yapısındadır.

Çalışma Prensibi

1. Cihaz, şebekeden aldığı 220–240V AC gerilimi doğrultarak DC akıma dönüştürür.

2. SMPS devresi bu enerjiyi 12V DC sabit voltaja stabil hale getirir.

3. Aşırı akım veya kısa devre durumunda koruma devreleri otomatik devreye girer.

4. Delikli metal gövde üzerinden ısı pasif olarak dışarı atılır, bu sayede fan kullanılmadan sessiz ve güvenli çalışma sağlanır.

Kullanım Amaçları

• Güçlü LED şerit aydınlatmaları

• Modül LED sistemleri

• İç mekân dekoratif ışık uygulamaları

• Alçıpan ışık havuzları

• Mobilya içi LED aydınlatmaları

• Mağaza vitrin ve raf aydınlatması

• Tabela içi 12V LED modülleri

• Ticari alan – ofis – dekoratif ambiyans aydınlatma projeleri

Montaj & Bağlantı Notları

• Giriş kısmında L (faz), N (nötr), toprak doğru bağlanmalıdır.

• Çıkış uçlarında + ve – polarite doğru bağlanmalıdır.

• Metal gövde nedeniyle mutlaka topraklama yapılmalıdır.

• Slim gövdenin hava alması için kapalı kutuların içine sıkıştırılmamalıdır.

• IP20 olduğundan dış mekan, nemli veya suya yakın alanlarda kullanılmaz.

• Uzun LED şeritlerde gerilim düşümünü önlemek için doğru kesitte kablo seçilmelidir.

• Yan yana iki trafo kullanılacaksa aralarında en az 1 metre mesafe bırakılması önerilir.

Avantajları

• Slim tasarım sayesinde dar alanlara kolay montaj

• Yüksek akım kapasitesi ile uzun LED hatlarını besleyebilme

• Sessiz çalışma (fansız)

• Metal kasayla güçlü ısı dağıtımı

• Koruma devreleri ile güvenli kullanım

• Kararlı 12V çıkış ile LED ömrünü uzatır
