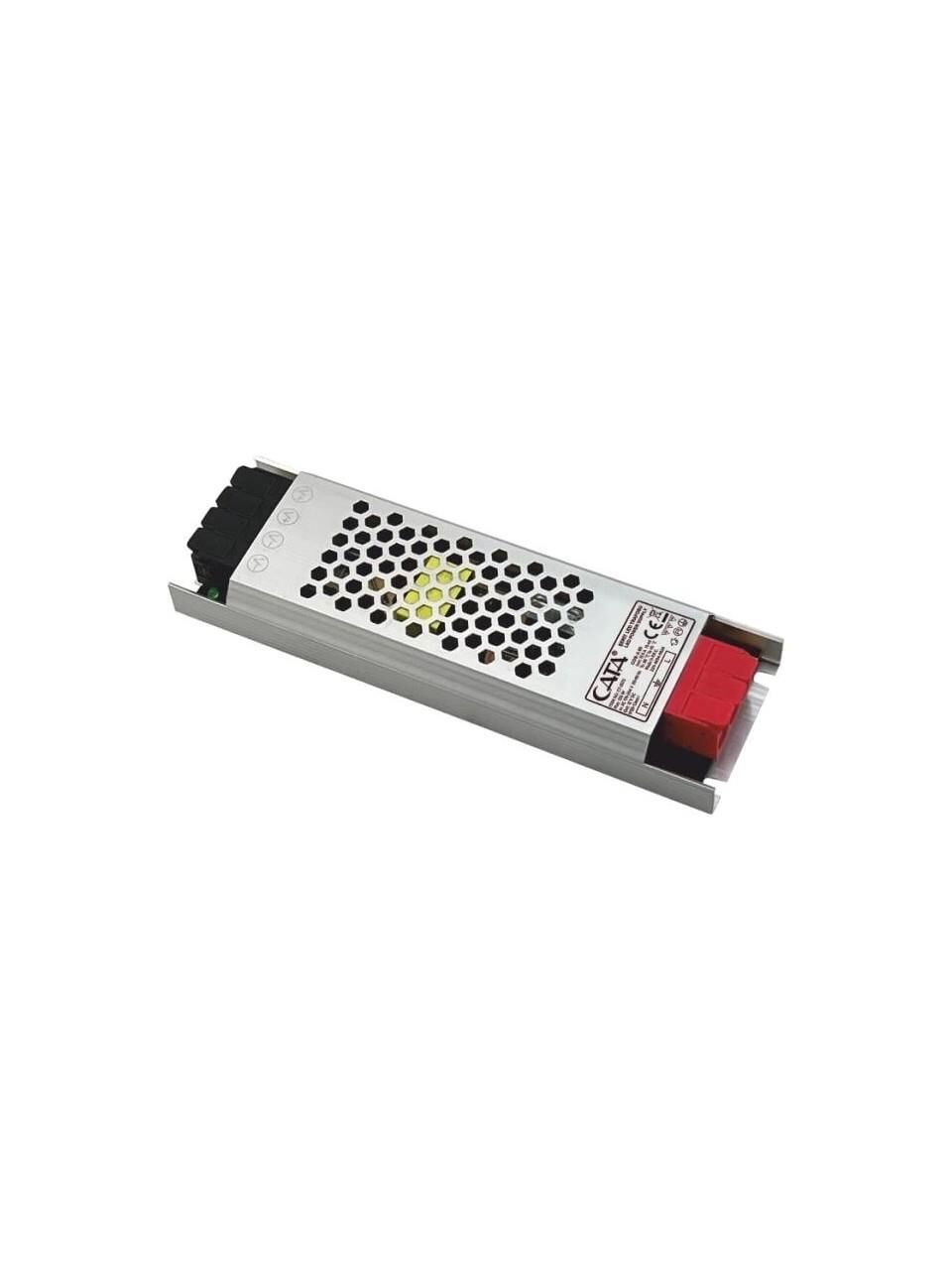

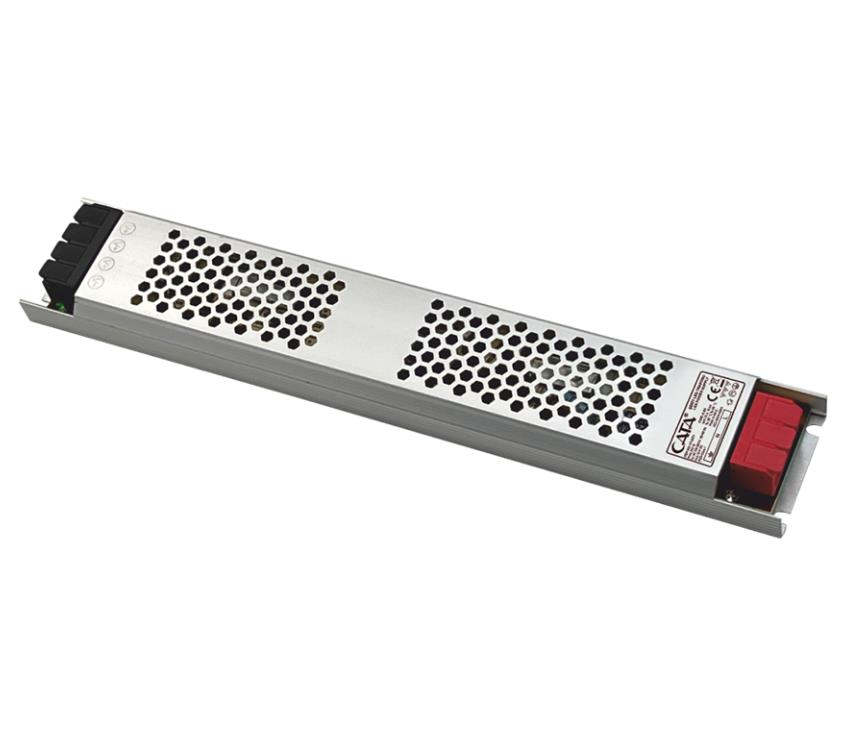

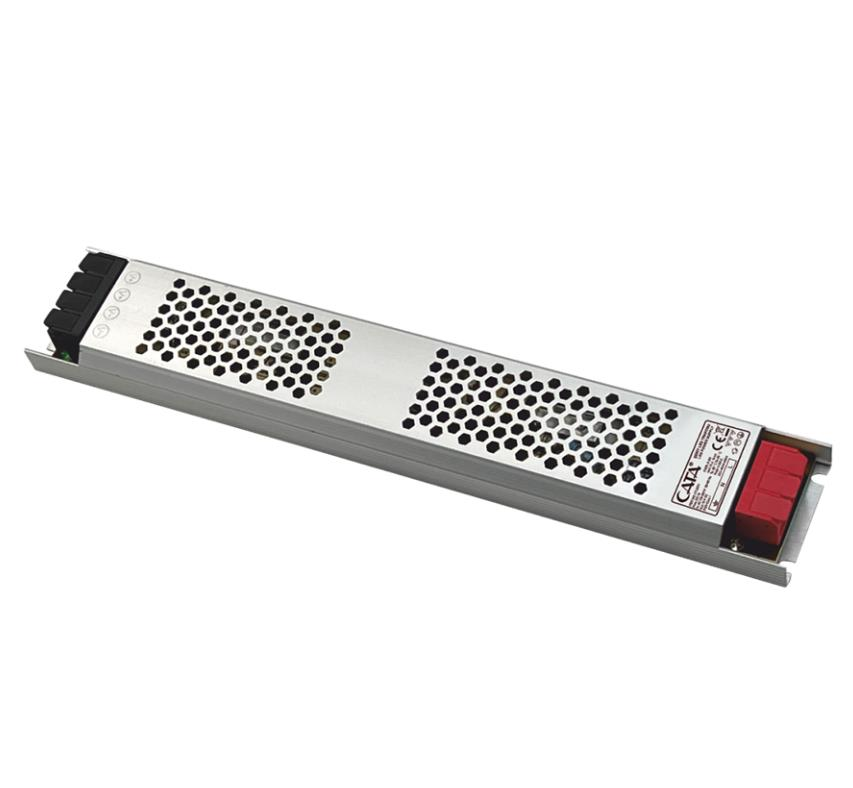

Cata 21A Slim Şerit Led/Modül led Trafosu Fansız Delikli Kasa CT-2677

Cata 21A Slim Şerit Led / Modül Led Trafosu – CT-2677

(Fansız – Delikli Metal Kasa – 12V DC – 21A – Yüksek Güç Kapasitesi)

Teknik Özellikler

• Model: CT-2677

• Çıkış Tipi: Sabit voltaj (SMPS)

• Giriş Gerilimi: 220–240V AC

• Giriş Frekansı: 50–60 Hz

• Çıkış Gerilimi: 12V DC

• Çıkış Akımı: 21A

• Maksimum Güç: 250W (bazı satıcılarda 200W–250W arası geçer)

• Koruma Sınıfı: IP20 (yalnızca iç mekân)

• Elektrik Sınıfı: Class I (topraklamalı)

• Soğutma: Fansız – delikli metal kasa ile pasif soğutma

• Bağlantı Tipi: Klemens terminal

• Çalışma Sıcaklığı: -20°C ~ +50°C

• Gövde Yapısı: İnce formda delikli metal slim kasa

• Boyutlar: Yaklaşık 200 × 53 × 22 mm (slim seri standartları)

• Koruma Devreleri:

  • Aşırı yük koruması

  • Aşırı akım koruması

  • Kısa devre koruması

  • Aşırı sıcaklık koruması

• Verimlilik: %85–%90 aralığı tipik

• Garanti: 1 yıl (satıcıya göre değişebilir)

Malzeme Kalitesi

• Delikli galvaniz metal gövde, ısıyı hızlı dağıtır ve cihazın ömrünü uzatır.

• Fansız tasarım, sessiz çalışma ve arızaya açık hareketli parça bulundurmama avantajı sağlar.

• Yüksek kalite SMPS devresi, LED’lerin titremeden ve sabit voltajla çalışmasını sağlar.

• Isıya dayanıklı klemensler, yüksek akım altında güvenli bağlantı sunar.

• İç bileşenlerde yüksek frekanslı anahtarlama transistörleri, emniyetli sürme devreleri ve kaliteli kondansatörler kullanılır.

Çalışma Prensibi

1. Şebeke elektriği (220–240V) giriş terminalinden alınır.

2. SMPS güç devresi AC gerilimi doğrultarak DC enerjiye dönüştürür.

3. Regülasyon devresi çıkışı kararlı 12V DC seviyesinde sabitler.

4. Yük arttığında dahi gerilim stabil kalacak şekilde akım kompanzasyonu yapılır.

5. Olası aşırı yük, kısa devre veya ısınma durumlarında koruma devreleri otomatik devreye girer.

6. Delikli metal gövde sayesinde ısı pasif olarak dışarı atılır; cihaz fan olmadan serin çalışır.

Kullanım Amaçları

• Güçlü ve uzun LED şeritleri beslemek

• Tabela modül LED sistemleri

• Vitrin, raf, mobilya içi profesyonel aydınlatma uygulamaları

• Atölye, depo veya mağaza içi geniş LED hatları

• İç mekân dekoratif aydınlatma projeleri

• LED paneller ve LED modül grupları

• Çoklu şerit LED sistemleri (yüksek güç gerektiren uygulamalar)

Kullanım Yerleri

• Mağaza vitrinleri ve raf altı aydınlatmaları

• Kafe, restoran, otel dekoratif LED sistemleri

• Ev içi aydınlatma projeleri

• Reklam ve tabela sektöründeki tüm 12V modül LED uygulamaları

• Alçıpan içi ve gizli ışık havuzları

• Mobilya içi LED aydınlatma

• Showroom, ofis, fuar standı aydınlatmaları

Montaj ve Bağlantı Notları

• Girişte L (faz), N (nötr) ve toprak doğru bağlanmalıdır.

• Çıkış uçlarında + (pozitif) ve – (negatif) polarite kontrol edilmelidir.

• Metal kasa nedeniyle topraklama zorunludur.

• IP20 olduğu için suya ya da neme maruz kalan ortamda kullanılmaz.

• Yüksek akım nedeniyle kablo kesiti yeterli olmalıdır (1.5 mm² önerilir).

• LED uzun hatlarda gerilim düşümüne karşı besleme noktası mümkün olduğunca yakın kurulmalıdır.

• Trafonun üstü kapatılmamalı; ısı dağılımı için hava boşluğu bırakılmalıdır.

• Toplam yük, cihazın uzun ömürlü çalışması için maksimum gücün %80’i seviyesinde kullanılmalıdır (yaklaşık 200W).

Avantajları

• Yüksek akım kapasitesi ile güçlü LED hatlarını tek trafodan besleyebilme

• Slim gövde: dar alanlara kolay montaj

• Sessiz çalışma (fansız)

• Delikli metal kasa ile optimum ısı yönetimi

• Stabil 12V çıkış, LED ömrünü ve performansını artırır

• Güvenlik korumaları sayesinde dayanıklı ve uzun ömürlü kullanım
