Cata 30A Slim Şerit Led/Modül led Trafosu Fansız Delikli Kasa CT-2678

Cata 30A Slim Şerit Led / Modül Led Trafosu – CT-2678

(Fansız – Delikli Metal Kasa – 12V DC – 30A – Yüksek Güç Kapasiteli SMPS)

Teknik Özellikler

• Model: CT-2678

• Giriş Gerilimi: 220–240V AC

• Giriş Frekansı: 50–60 Hz

• Çıkış Gerilimi: 12V DC

• Çıkış Akımı: 30A

• Maksimum Güç: 350W – 360W (slim seri yüksek güçlü versiyon)

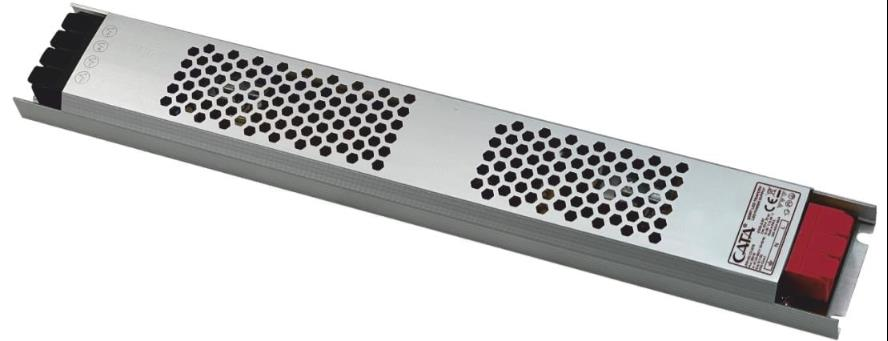

• Gövde Tipi: Delikli metal slim kasa

• Soğutma: Fansız, pasif soğutma

• Koruma Sınıfı: IP20 (iç mekân)

• Elektrik Sınıfı: Class I (topraklamalı)

• Bağlantı Tipi: Klemens terminalli giriş/çıkış

• Çalışma Sıcaklığı: -20°C ~ +50°C

• Verimlilik: %85–%90 aralığı

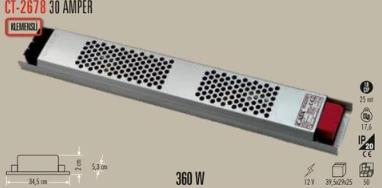

• Boyutlar: Yaklaşık 220 × 53 × 22 mm (slim yüksek güç standardı)

• Koruma Devreleri:

  • Aşırı yük koruması

  • Aşırı akım koruması

  • Kısa devre koruması

  • Aşırı ısı koruması

• Topraklama: Zorunlu

• Garanti: 1 yıl (satıcıya bağlı olarak değişebilir)

Malzeme Kalitesi

• Delikli galvaniz metal kasa, yüksek ısı dağıtma kabiliyeti sağlar.

• Fansız çalışma tasarımı, gürültüsüz ve arıza riski daha düşük çalışma sunar.

• Yüksek kaliteli SMPS devre elemanları, kararlı 12V çıkış üretir.

• Isıya dayanıklı, yüksek akım taşıyabilen klemensler, güçlü LED hatları için güvenli bağlantı sağlar.

• Dahili koruma devreleri, güç dalgalanmaları ve kısa devrelere karşı sistemi güvene alır.

Çalışma Prensibi

1. 220–240V AC şehir elektriğini giriş bölümünden alır.

2. SMPS dönüştürücü, AC enerjiyi doğrultarak DC’ ye çevirir.

3. Gerilim regülasyonu, çıkışı sabit 12V DC seviyesinde tutar.

4. Yük arttığında akım ve gerilim stabil kalacak şekilde devre kendini dengeler.

5. Aşırı yük, kısa devre veya aşırı sıcaklık tespit edildiğinde koruma devresi otomatik olarak devreye girer.

6. Delikli metal kasadan geçen hava sayesinde ısı pasif olarak dışarı atılır, fan gerektirmez.

Kullanım Amaçları

• Çok güçlü LED şerit hatlarının beslenmesi

• Tabela içi modül LED sistemleri (yüksek ışık gerektiren büyük tabelalar)

• Uzun metrajlı LED şerit projeleri

• İç mekân ticari aydınlatma çözümleri

• Vitrin, raf, dolap içi profesyonel LED uygulamaları

• Atölye, depo, showroom gibi geniş LED hatlı bölgeler

• Birden fazla LED modül grubunun tek trafodan beslenmesi

Kullanım Yerleri

• Mağaza vitrinleri

• Tabela ve reklam panoları

• Kafe, restoran, otel iç mekân dekoratif aydınlatmaları

• Ofis, showroom ve fuar standları

• Ev içi dekoratif LED projeleri (yüksek güç ihtiyacı olan)

• Mobilya içi LED uygulamaları ve alçıpan gizli ışık havuzları

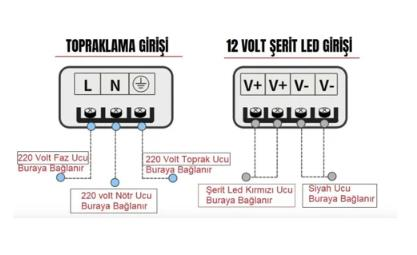

Montaj & Bağlantı Notları

• Giriş kabloları L (faz), N (nötr) ve toprak uçlarına doğru şekilde bağlanmalıdır.

• Çıkış bağlantılarında + (pozitif) ve – (negatif) polariteye dikkat edilmelidir.

• Cihaz metal kasalı olduğu için topraklama yapılması zorunludur.

• IP20 olduğu için su ve neme yakın ortamlarda kullanılmamalıdır.

• 30A gibi yüksek akımlarda 1.5mm² veya üzeri kesitte kablo önerilir.

• LED şerit/metre boyu arttıkça gerilim düşümü olmaması için besleme noktası LED başlangıcına yakın kurulmalıdır.

• Slim yapısına rağmen güçlü ısınma oluşturabileceğinden üzeri kapatılmamalı, hava alacak alan bırakılmalıdır.

• Uzun ömür için yük, maksimum gücün %80’i seviyesinde (yaklaşık 280W) kullanılmalıdır.

Avantajları

• Çok yüksek akım kapasitesi ile geniş LED projelerini tek trafodan besleyebilir

• Slim gövde tasarımı sayesinde montaj alanı problemi yaratmaz

• Fansız sessiz çalışma

• Delikli metal kasa ile ısı yönetimi optimize edilmiştir

• Sabit 12V çıkış sayesinde LED ömrünü uzatır, titreme yapmaz

• Koruma devreleri ile güvenli ve uzun ömürlü kullanım
