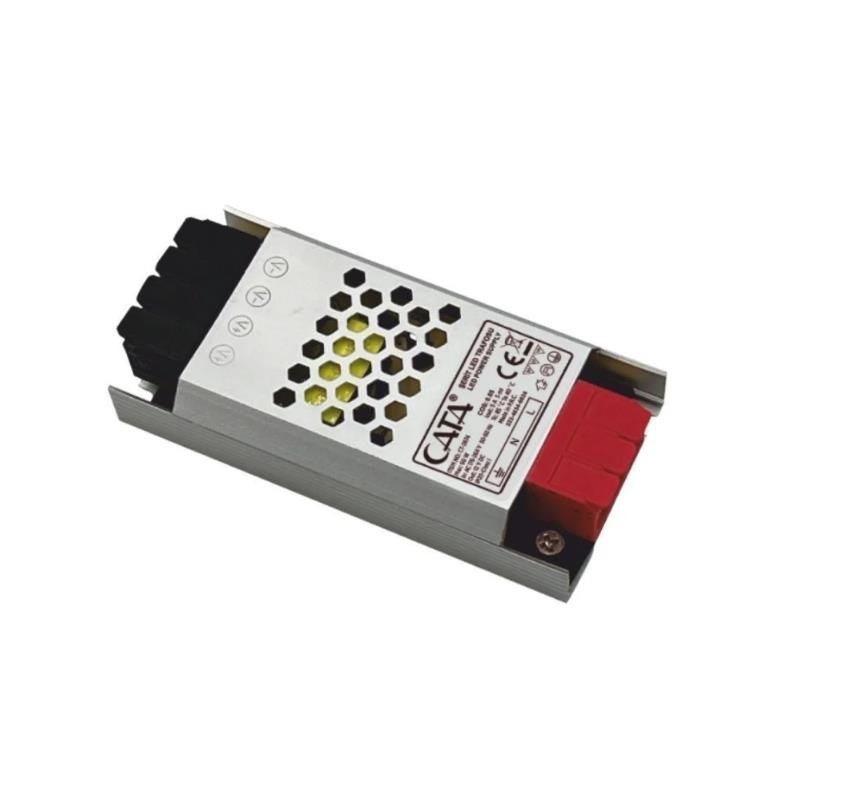

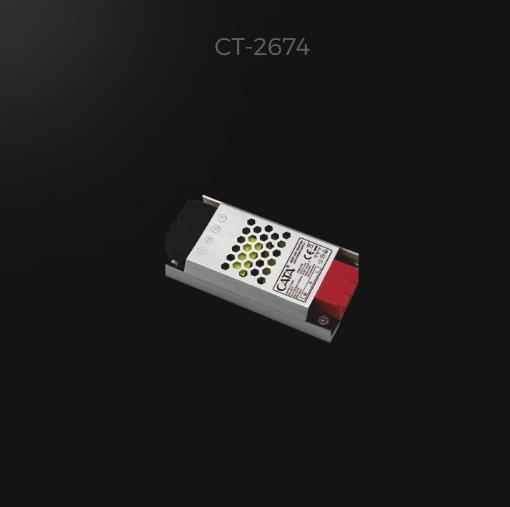

Cata 5A Slim Şerit Led/Modül led Trafosu Fansız Delikli Kasa CT2674
Ürün Bilgileri
Cata CT-2674, 220–240V AC giriş gerilimini 12V DC sabit çıkışa dönüştüren, 5A çıkış akımına ve 60W güç kapasitesine sahip süper ince (super slim) tip LED güç kaynağıdır. Metal delikli gövdesi sayesinde pasif soğutmalı yapıda olup kompakt formuyla dar alanlara montaja uygundur. İç mekân kullanımına özel olarak üretilmiştir ve IP20 koruma sınıfındadır.
Teknik Özellikler
Model: CT-2674
Giriş Gerilimi: 220–240V AC
Giriş Frekansı: 50–60 Hz
Çıkış Gerilimi: 12V DC (Sabit Gerilim)
Çıkış Akımı: 5A
Maksimum Güç: 60W
Verimlilik: %80–%90 arası (tipik slim trafolar)
Koruma Sınıfı: IP20 – iç mekân
Elektrik Sınıfı: Class I (Topraklama gerektirir)
Bağlantı Tipi: Klemens terminal
Soğutma: Pasif soğutma (fansız)
Gövde Yapısı: Delikli metal kasa
Çalışma Sıcaklığı: -20°C ~ +60°C
Depolama Sıcaklığı: -20°C ~ +80°C
Boyutlar: 108 × 53 × 22 mm (satıcı bazlı ortalama ölçü)
Aşırı Yük Koruması: Var
Kısa Devre Koruması: Var
Aşırı Gerilim Koruması: Var
Garanti: Satıcıya göre 1 veya 2 yıl
Malzeme Kalitesi
-
Gövde: Çelik alaşımlı delikli metal kasa; ısı dağılımı için çoklu havalandırma kanalı içerir.
-
Klemensler: Sıkı kavramalı yüksek dayanım sınıfı terminal blokları.
-
İç Devre: Sabit voltaj sağlayan yüksek frekanslı anahtarlamalı güç kaynağı (SMPS).
-
Soğutma Yapısı: Fansız, tamamen pasif soğutmalı; metal yüzey ısıyı güvenli şekilde dış ortama dağıtır.
-
Elektronik Bileşenler: Aşırı yük ve kısa devreye karşı korumalı MOSFET ve kondansatör yapısı.
Çalışma Prensibi
-
Cihaz, AC 220–240V şehir elektriğini giriş kısmından alır.
-
İçindeki SMPS dönüştürücü, gelen AC akımı doğrultarak DC çıkış oluşturur.
-
Gerilim regülasyon devresi çıkışı sabit 12V’a stabil eder; LED şeritlerin yanıp sönmeden, bozulmadan çalışmasını sağlar.
-
Aşırı yük veya kısa devre oluştuğunda koruma devresi çıkışı keser ve sistemi güvene alır.
-
Pasif soğutmalı metal gövde, çalışan devrelerin ısısını yüzeye aktarır ve sessiz bir çalışma ortamı sağlar.
Ne Amaçla Kullanılır?
-
12V sabit gerilim gerektiren tüm LED ürünleri beslemek
-
Dekoratif aydınlatmalar, LED şeritler ve LED modülleri çalıştırmak
-
Mobilya, vitrin, iç mekân aydınlatma projelerinde güç kaynağı sağlamak
-
LED panolar, tabela içleri, raf altı aydınlatmalarını beslemek
Kullanım Yerleri
-
Ev içi ve dekoratif aydınlatma uygulamaları
-
Mağaza vitrinleri, raf altı aydınlatma, dolap içi LED sistemleri
-
Kafe, restoran, otel iç mekân LED sistemleri
-
Reklam tabela içi 12V LED modül sistemleri
-
Alçıpan arkası, dar alan montaj noktaları (ince yapısı sayesinde)
Montaj ve Bağlantı Notları
-
Giriş tarafına faz – nötr – toprak bağlantısı doğru yapılmalıdır.
-
Çıkış tarafında DC + ve DC – polariteye mutlaka dikkat edilmelidir.
-
1m’den fazla LED mesafelerinde gerilim düşümüne karşı daha kalın kablo önerilir.
-
Ürün IP20’dir; banyo, dış mekân, nemli alanlarda kullanılmaz.
-
Metal gövdenin hava alması için üzeri kapatılmamalıdır.
-
Maksimum performans için toplam yük 60W değil, 48W’a kadar önerilir (%80 kullanım kuralı).
