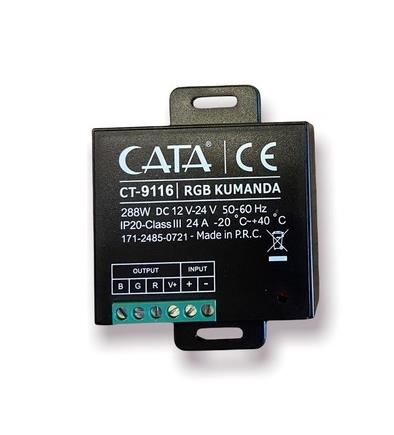

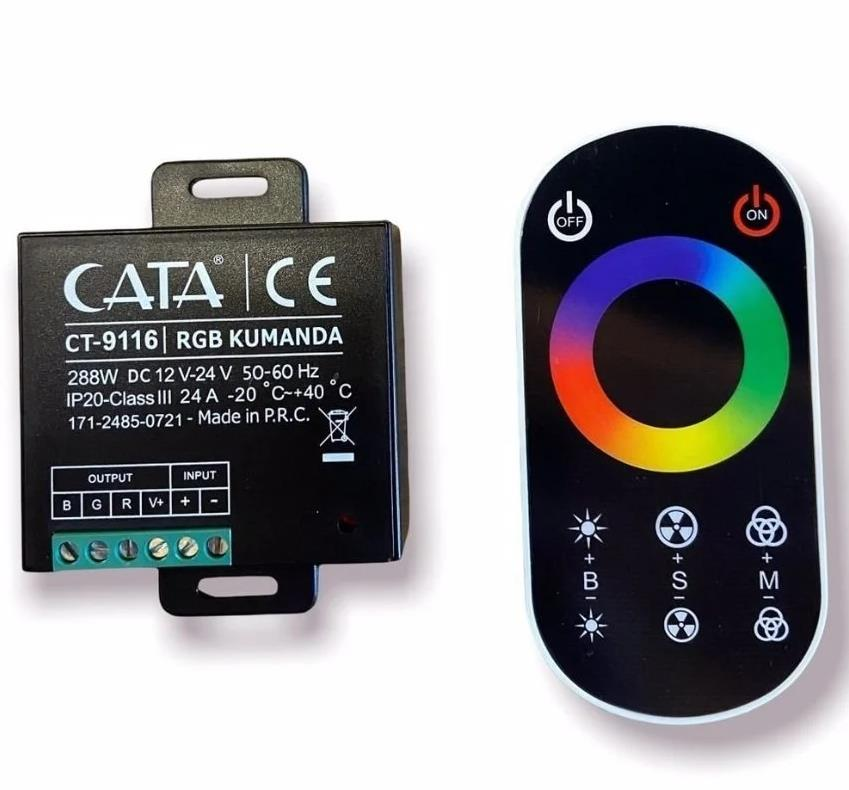

Cata Dokunmatik Rgb Led Kumandası (RGB Controller) CT-9116

Elektriksel Özellikler (Tipik)

• Giriş Gerilimi: 12 V DC (bazı varyantlar 12–24 V DC desteği ile olabilir)

• Çıkış Kanalları: 3 kanallı (R, G, B)

• Maksimum Akım / Kanal: Tipik olarak 3 A kanal başına (toplam 9 A) — model ve versiyona göre değişebilir

• Maksimum Toplam Güç: 12 V için ≈108 W (kanal başı 3 A × 3 kanal × 12 V) — cihazın ve kablo/bağlantının kapasitesine bağlı olarak farklı olabilir

• Kontrol Metodu: PWM (Pulse Width Modulation) ile parlaklık ve renk karıştırma

• Çalışma Sıcaklığı: Yaklaşık −10 °C … +50 °C (üretici farklılık gösterebilir)

• Koruma Sınıfı: Genelde IP20 (iç mekan)

Fiziksel Özellikler

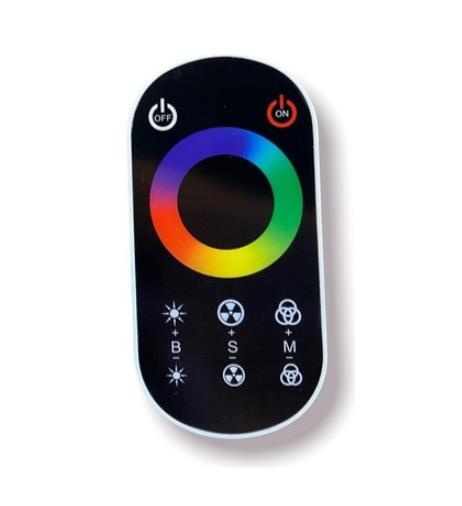

• Arayüz: Dokunmatik yüzey (touch panel) — renk seçimi, parlaklık kaydırıcısı ve efekt seçim butonları/alanları

• Boyutlar: Kompakt, duvara monte veya kontrol kutusuna yerleştirilebilir tasarım (modeline göre değişir)

• Göstergeler: LED durum göstergesi veya arayüzde ışıklı geri bildirim

Fonksiyonlar & Kullanıcı Özellikleri

• Renk Seçimi: Dokunmatik palet üzerinden doğrudan renk seçimi

• Parlaklık Kontrolü: Dokunmatik slider ile kademesiz parlaklık ayarı

• Hazır Modlar / Efektler: Farklı renk geçişleri, solma, strobe, flash, dinamik modlar—mod sayısı modelde değişir

• Hız Ayarı: Efekt hızını ayarlama imkânı

• Bellek (Memory): Son ayarları hatırlama (güç geri geldikten sonra önceki ayarı geri yükleme)

• Dış Kontrol: Bazı varyantlarda RF uzaktan kumanda veya merkezi kontrol ile entegre edilebilir (model bağımlı)

• Senaryo / Zamanlayıcı: Basit zamanlayıcı/otomasyon fonksiyonları varsa yazılım veya harici kontrolcü ile sağlanır (türe göre değişir)

Bağlantılar & Montaj

• Giriş: 12 V DC güç kaynağı (+ ve −)

• Çıkış: 3 çıkış terminali — R, G, B (RGB şeride bağlanır)

• Toprak: DC negatif ile paylaşılan ortak negatif (common cathode) tip bağlantı yaygındır — bazı sistemlerde common anode varyant bulunabilir; bağlamadan önce kontrol edin

• Fiziksel Montaj: Kontrol cihazı duvara veya kontrol kutusuna monte edilmelidir; panoya sabitleme vidaları veya çift taraflı bant olabilir

• Kablo Kesiti: Akım ve mesafeye göre yeterli kesitte kablo kullanın (uzun mesafede gerilim düşümünü göz önünde bulundurun)

Paket İçeriği (Tipik)

• 1 × CT‑9116 dokunmatik RGB kontrolör

• 1 × Bağlantı terminali / kablo uçları (bazı paketlerde)

• Montaj aksesuarları (vida, plastik dübel)

• Kullanım kılavuzu (kısa kurulum ve güvenlik notları)

Kurulum Notları & Güvenlik

• Cihazı bağlamadan önce güç kaynağının kapalı olduğundan emin olun.

• Kablo uçlarını sıkıca sabitleyin; gevşek bağlantılar ısınma ve kıvılcım riski oluşturur.

• Toplam bağlı yük, kontrolörün ve güç kaynağının maksimum kapasitesini aşmamalıdır.

• Kuru iç mekan kullanımı için uygundur; dış mekân veya nemli ortamlarda kullanmayın.

• Elektrik bağlantısını mutlaka yetkili/tecrübeli bir kişi veya elektrikçi gerçekleştirsin.

• Aşırı akım, kısa devre veya ters polarite cihazı zarar verebilir — sigorta/koruma kullanılması tavsiye edilir.

Uyumluluk & Uygulamalar

• RGB LED şeritler (12 V DC), RGB LED modüller ve RGB sabit renkli uygulamalar ile uyumlu.

• Ev içi dekorasyon, TV arkası aydınlatma, vitrin, mobilya aydınlatması, ambiyans aydınlatmaları.
