Aşağıda CHINT NXB Serisi Trifaze Otomatik Sigorta – 3P C 20A 6kA için kullanım amacı, kullanım detayları, çalışma prensibi, seri bilgisi, teknik özellikler, malzeme yapısı ve özet bilgiler ayrıntılı ve teknik bir dille verilmiştir. Metin, pano projeleri ve teknik dokümantasyonlarda doğrudan kullanılabilecek düzeydedir.
1. ÜRÜN TANIMI

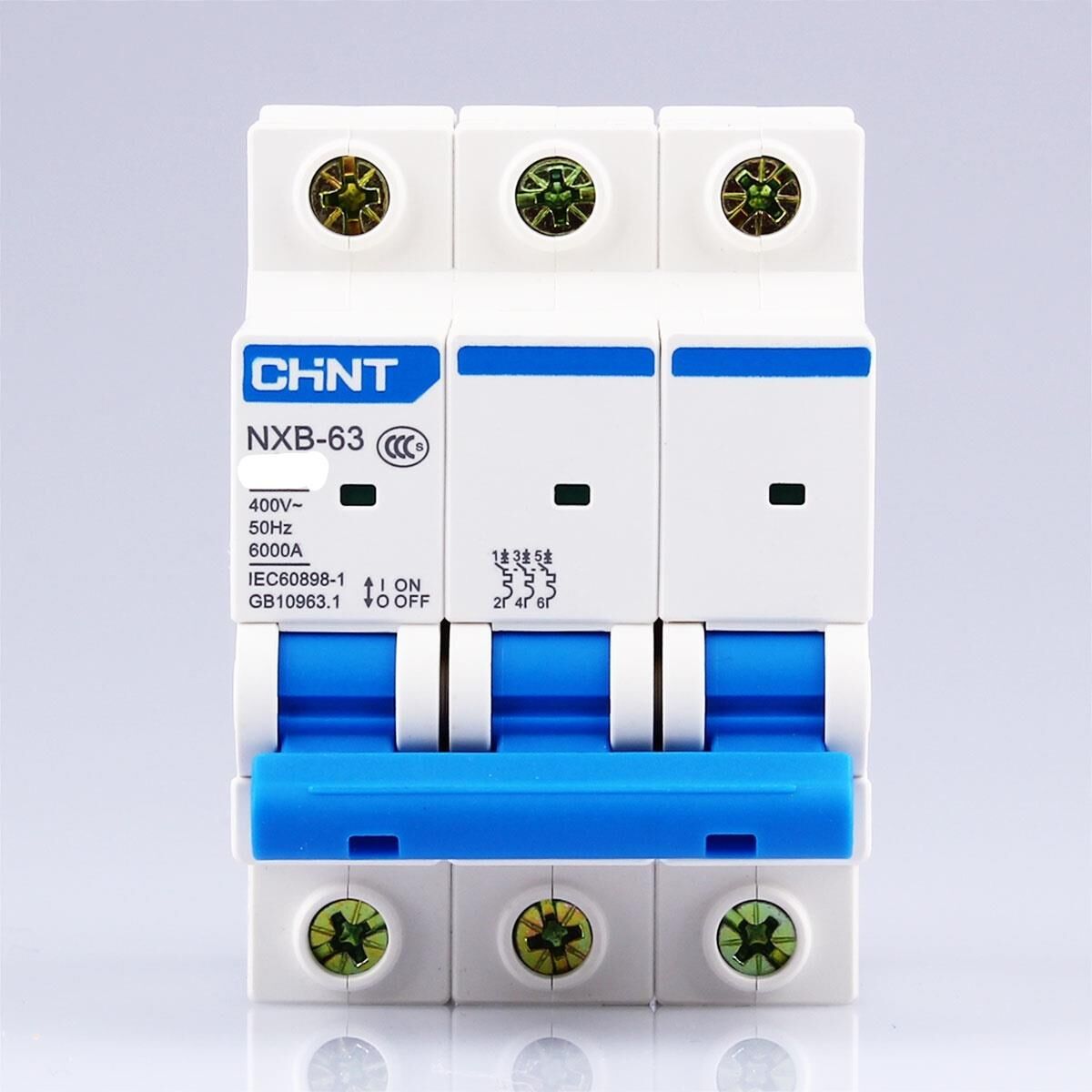

CHINT NXB 3P C 20A 6kA, alçak gerilim elektrik tesisatlarında aşırı akım ve kısa devre koruması sağlamak amacıyla kullanılan trifaze (3 kutuplu) otomatik sigortadır. Endüstriyel ve ticari uygulamalarda, üç fazlı yüklerin güvenli şekilde korunması için tasarlanmıştır.
2. KULLANIM AMACI
Bu ürünün temel kullanım amacı:
-
Elektrik tesisatlarını aşırı akım ve kısa devre etkilerine karşı korumak
-
Kabloların, motorların, makinelerin ve pano ekipmanlarının zarar görmesini önlemek
-
Elektrik sistemlerinde yangın ve ekipman hasarı riskini azaltmak
-
Trifaze devrelerde fazların eş zamanlı kesilmesini sağlamak
3. KULLANIM ALANLARI VE DETAYLARI
3.1 Kullanım Alanları
-
Endüstriyel elektrik panoları
-
Motor besleme hatları
-
Üretim tesisleri
-
Kompresör, pompa ve fan sistemleri
-
Ticari binalar (AVM, otel, iş merkezleri)
-
Makine besleme devreleri
-
Trifaze priz ve dağıtım hatları
3.2 Kullanım Detayları
-
DIN rayına monte edilir, pano içi montaj kolaydır
-
Fazların tamamı aynı anda açılıp kapanır
-
Arıza sonrası manuel olarak tekrar devreye alınabilir
-
Yardımcı kontak ve aksesuarlar ile genişletilebilir
-
Termik ve manyetik koruma bir aradadır
4. ÇALIŞMA PRENSİBİ
CHINT NXB serisi otomatik sigortalar iki ana koruma mekanizması ile çalışır:
4.1 Termik Koruma (Aşırı Akım Koruması)
-
Devreden geçen akım, anma akımının üzerine çıktığında bimetal şerit ısınır
-
Isı nedeniyle bimetal eğilir
-
Mekanik kilit açılır ve sigorta gecikmeli olarak devreyi keser
-
Bu koruma özellikle uzun süreli aşırı yüklerde etkilidir
4.2 Manyetik Koruma (Kısa Devre Koruması)
-
Kısa devre anında akım ani ve çok yüksek seviyeye çıkar
-
Manyetik bobin elektromıknatıs gibi davranır
-
Mekanizma milisaniyeler içinde devreyi açar
-
Bu sayede kablolar ve ekipmanlar zarar görmeden korunur
5. C TİPİ KARAKTERİSTİK (C CURVE)
Bu sigorta C tipi açma karakteristiğine sahiptir:
-
Anma akımının 5–10 katı aralığında manyetik açma yapar
-
Motor, trafo ve endüktif yükler için uygundur
-
Kalkış akımı olan sistemlerde gereksiz açmayı önler
6. SERİ BİLGİSİ – CHINT NXB SERİSİ
NXB serisi, CHINT’in modüler otomatik sigorta ailesidir.
NXB Serisinin Genel Özellikleri:
-
IEC / EN 60898-1 standartlarına uygun
-
Kompakt tasarım
-
Yüksek mekanik ve elektriksel dayanım
-
Geniş akım aralığı (1A – 63A)
-
B, C ve D eğrisi seçenekleri
-
1P, 2P, 3P, 4P seçenekleri
7. TEKNİK ÖZELLİKLER
| Özellik | Değer |
|---|---|
| Marka | CHINT |
| Seri | NXB |
| Kutup Sayısı | 3P (Trifaze) |
| Anma Akımı (In) | 20 A |
| Açma Karakteristiği | C Tipi |
| Kısa Devre Kesme Kapasitesi | 6 kA |
| Anma Gerilimi | 400 V AC |
| Frekans | 50/60 Hz |
| Montaj Tipi | DIN Ray (35 mm) |
| Standart | IEC / EN 60898-1 |
| Çalışma Sıcaklığı | -25 °C / +40 °C |
| Elektriksel Ömür | ≥ 10.000 açma-kapama |
| Mekanik Ömür | ≥ 20.000 açma-kapama |
8. MALZEME YAPISI
8.1 Gövde
-
Isıya ve aleve dayanıklı termoplastik
-
Kendinden söndürmeli malzeme
-
Halojensiz yapı
8.2 Kontaklar
-
Gümüş alaşımlı bakır kontaklar
-
Düşük temas direnci
-
Yüksek iletkenlik
8.3 İç Mekanizma
-
Hassas kalibrasyonlu bimetal
-
Yüksek manyetik kuvvetli bobin
-
Çelik yaylı kilitleme sistemi
9. AVANTAJLARI
-
Trifaze sistemlerde tam koruma
-
Güvenilir ve hızlı açma performansı
-
Uzun ömürlü mekanizma
-
Kolay montaj ve bakım
-
Uygun fiyat / performans oranı
-
Endüstriyel standartlara tam uyum
10. GÜVENLİK VE STANDARTLAR
-
Uluslararası IEC standartlarına uygundur
-
Elektrik yangın riskini minimize eder
-
Fazlar arası senkron kesme sağlar
-
Pano içi güvenli kullanım sunar
