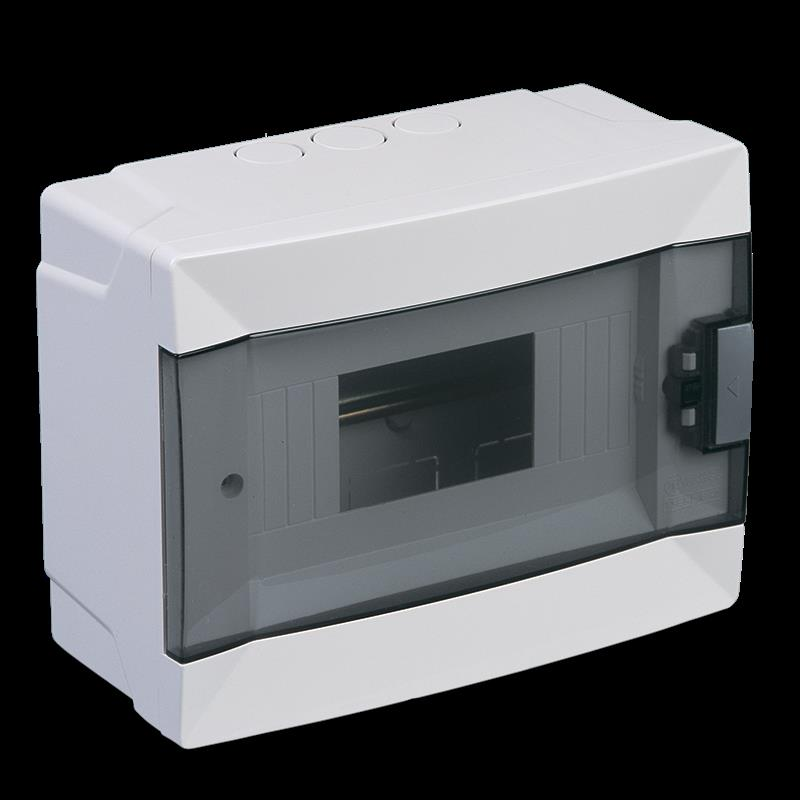

Makel - Sıva Üstü sekizli Sigorta/otomat Kutusu MAK63108
Makel MAK63108, sekizli yerleşim kapasitesine sahip sıva üstü klemensli sigorta kutusudur. Elektrik tesisatındaki modüler elemanları bir arada konumlandırmak ve düzenli bir yerleşim oluşturmak isteyen müşterilerimize sunduğumuz ürünler arasındadır. Sıva üstü model seçimi, kutunun duvar yüzeyine yerleştirileceği uygulamalar için değerlendirilir. Sipariş verirken yalnızca kutu kapasitesini değil, kullanılacak montaj biçimini de netleştirmek önemlidir.
MAK63108 — Çalışma Prensibi
Bir sigorta kutusunun temel görevi, içindeki tesisat elemanlarına düzenli bir yerleşim ve muhafaza alanı sağlamaktır. MAK63108 elektrik akımını ölçen veya arıza durumunda kendi başına kesen bir cihaz değildir; bu görevler kutuya yerleştirilen uygun koruma elemanları tarafından yerine getirilir. Kutunun seçimi, tesisatta kullanılacak elemanların sayısı ve montaj düzeniyle birlikte yapılır. Böylece kutu ile içindeki cihazların işlevleri doğru şekilde ayrılır.
MAK63108 için çalışma prensibi, içindeki elektriksel cihazların görevinden ayrı ele alınır. Kutu; cihazların yerleşimini, kablo girişlerinin düzenlenmesini ve bağlantı bölgesinin muhafaza edilmesini sağlar. Akım kesme, kaçak akım algılama veya zamanlama gibi görevler kutunun kendi işlevi değildir. Bu görevleri yerine getiren elemanlar projeye göre seçilir. Kutunun kapasitesi ve montaj biçimi, bu elemanların nasıl yerleştirileceğine uygun olmalıdır.
MAK63108 — Ürün ve Malzeme Yapısı
MAK63108 modelinin tanımlanan özellikleri sekizli kapasite, sıva üstü montaj ve klemensli yapıdır. MAK63108 için kalite değerlendirmesini yerleşim ihtiyacına uygunluk, bağlantı düzeninin planlanabilmesi ve doğru montaj biçimi üzerinden ele alıyoruz. Kutu kapasitesi, yalnızca dış görünüşe göre değil, kullanılacak modüler elemanların kapladığı alan üzerinden değerlendirilmelidir. Ayrıntılı ölçü gerektiren bir uygulamada ürünün teknik çizimi esas alınmalıdır.
MAK63108 yapısında sıva üstü kasa, üst kapak, cihaz yerleşimine hizmet eden ray düzeni ve klemensli bağlantı yapısı birlikte değerlendirilir. Klemensli ifadesi ürünün bağlantı düzenini tanımlar; kutuya yerleştirilecek tüm koruma cihazlarının pakete dâhil olduğu anlamına gelmez. Özel plastik türü, darbe sınıfı ve IP koruması bu ürünün teknik tablosunda belirtilmemiştir. Bu özelliklerin belirleyici olduğu uygulamalarda sipariş öncesi uygunluk kontrolü yapılmalıdır.
MAK63108 — Teknik Bilgiler
| Teknik özellik | Değer / açıklama |
|---|---|
| Üretici model kodu | 63108 |
| Modül kapasitesi | 8 |
| Montaj tipi | Sıva üstü |
| Kapalı gövde dış ölçüleri | 210 × 160 × 95,3 mm |
| Kapak açık toplam düşey alan | 294 mm |
| Ray genişliği | 35 mm |
| Muhafaza koruması | IP40 |
| Gövde yapısı | Halojensiz plastik |
| Standart | IEC 60670-24 |
| Klemens düzeni | İzole nötr klemensli seri |
Teknik belge: Üretici teknik belgesi · PDF 2 · Üretici teknik belgesi · PDF 3
MAK63108 teknik çiziminde sekizli sıva üstü gövde için 210 mm genişlik, 160 mm kapalı gövde yüksekliği ve 95,3 mm toplam derinlik gösterilir. Bu dış ölçüler, cihaz yerleşim alanı veya montaj deliği aralığıyla aynı şey değildir. Çizimde ayrıca iç ve sabitleme ölçüleri bulunur; bunlar kurulum planında ayrı okunmalıdır. Koli ölçüsü ile tek ürünün dış ölçüsünü birbirine karıştırmadan kontrol etmek gerekir.
MAK63108 — Kullanım Amacı
Elektrik tesisatında bir araya getirilecek sigorta ve benzeri modüler cihazların düzenli bir noktada toplanması amaçlandığında MAK63108 değerlendirilebilir. Mevcut bir tesisatın yenilenmesinde veya yeni bir yerleşim planında, duvar yüzeyine monte edilen bir model isteniyorsa sıva üstü yapı önem kazanır. Gerekli kutu kapasitesi belirlenirken projedeki cihaz sayısı ve bu cihazların modül genişlikleri birlikte hesaplanmalıdır.
MAK63108 kullanım amacını belirlerken mevcut tesisatın düzeni ve yerleştirilecek cihazların sayısı birlikte ele alınmalıdır. Sekizli kapasite, her türlü sekiz elektrik cihazının boyutuna bakılmadan sığacağı anlamına gelmez; modüler elemanların kapladığı genişlik önemlidir. Mevcut bir kutunun yenilenmesi veya yeni bir küçük dağıtım noktasının hazırlanması örnek olarak değerlendirilebilir. Son kapasite kararı elektrik projesine göre verilmelidir.
MAK63108 — Kullanım Alanları
MAK63108, tesisat projesinin sekizli sıva üstü kutuyla uyumlu olduğu yerleşimlerde tercih edilebilir. Konut, küçük iş yeri veya yardımcı bir tesisat bölümü kullanım örneği olarak düşünülebilir; her uygulamada uygunluğu belirleyen unsur projedir. Kablo girişleri, bağlantı noktaları ve kutuya erişim alanı montajdan önce planlanmalıdır. Kutunun günlük kullanımda ulaşılabilir bir yerde bulunması ile tesisat düzeninin uygunluğu birlikte değerlendirilmelidir.
MAK63108 ile yapılacak bir yerleşimde kablo giriş yönleri, kapak erişimi ve kutu önündeki çalışma alanı önceden planlanmalıdır. Konut veya küçük iş yerinde kullanım düşünülmesi tek başına uygunluk onayı sayılmaz. Ortamın nem, toz ve fiziksel etki koşulları ayrıca değerlendirilir. Kutunun gözle görülür bir yerde olması ile doğru tesisat yerleşimi birbirinden farklı konulardır; projedeki montaj noktası esas alınmalıdır.
MAK63108 — Detaylı Bilgi
Model kodunu ve sıva üstü montaj tipini kontrol ederek siparişinizi oluşturun. MAK63108 ile sıva altı modeller aynı montaj hazırlığını gerektirmez. Kutuda kullanılacak elemanların sayısını ve modül genişliklerini önceden belirlemek, kapasite seçiminde yardımcı olur. Tesisatta genişleme düşünülüyorsa bu ihtiyaç da yerleşim planına dâhil edilmelidir. Kutu özellikleri ile elektriksel koruma cihazlarının özelliklerini birbirinden ayrı kontrol etmek gerekir. MAK63108 sigorta kutusu seçiminde önceliği kapasite, montaj tipi ve tesisat düzenine veriyoruz. MAK63108, sekizli ve sıva üstü bir kutu arayan müşterilerimiz için değerlendirebilecekleri bir modeldir. Sipariş öncesinde MAK63108 kodunu proje veya mevcut kutu bilgisiyle karşılaştırmanız doğru ürünü ayırt etmenizi kolaylaştırır.
MAK63108 siparişinde mağaza koduyla üretici kodunu birlikte karşılaştırabilirsiniz: bu kayıtta üretici model numarası 63108’dir. Sıva üstü seçeneği, aynı kapasiteli sıva altı kutunun montaj hazırlığıyla karıştırılmamalıdır. Ek cihaz, sigorta veya kablo ihtiyacı projeye göre ayrıca belirlenir. Kurulumda kasa sabitleme, ray ve bağlantı düzeni, cihazların yerleşimi ve kapak montajı ayrı adımlar olarak planlanır. Kesin montaj ayrıntıları MAK63108 çizimi ve kurulum bilgisiyle birlikte değerlendirilmelidir.
