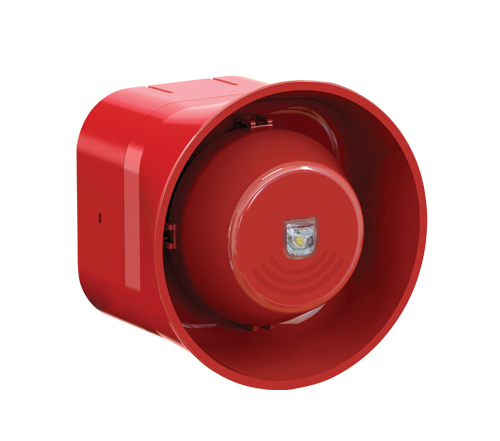

MAVİLİ ADRESLİ FLAŞÖRLÜ SİREN KISA DEVRE İZOLATÖRLÜ ML1430-SCI

Mavili ML1430-SCI Akıllı Adresli Flaşörlü Siren, yangın alarm sistemlerinde meydana gelen yangın alarmının hem sesli hem de ışıklı olarak bildirilmesi amacıyla kullanılan, çevrimden beslemeli adresli bir alarm cihazıdır.

ML1430-SCI; siren ve flaşör fonksiyonlarını tek cihaz içerisinde birleştirir. Yangın alarm panelinden gelen alarm komutu doğrultusunda yüksek ses seviyesinde sesli uyarı verirken, beyaz LED flaşör ile görsel uyarı sağlar.

Cihaz, MAXLOGIC serisi akıllı adresli yangın alarm panelleriyle uyumlu olarak çalışır ve enerjisini yangın alarm sisteminin çevrim hattından alır. SCI versiyonunda dahili kısa devre izolatörü bulunur.

ÜRÜN ÖZELLİKLERİ

Akıllı adresli sistem cihazıdır.

Flaşör ve siren fonksiyonlarını aynı cihazda birleştirir.

Çevrim hattından beslenir.

MAXLOGIC serisi adresli yangın alarm panelleriyle uyumludur.

Adresleme cihazı ile yazılımsal olarak adreslenebilir.

Dahili kısa devre izolatörüne sahiptir.

Yangın alarmını sesli ve ışıklı olarak bildirir.

Beyaz renkli güçlü LED flaşöre sahiptir.

Flaşör ışığı kübik şekilde dağıtır.

Flaşör frekansı 0,5 Hz'dir.

Kullanıcı tarafından ayarlanabilir 32 farklı ses tonu bulunur.

Ses seviyesi yüksek veya düşük olarak ayarlanabilir.

Yüksek ses seviyesinde 1 metre mesafede 90 dB(A)'e kadar ses çıkışı sağlar.

Mikroişlemci kontrollü çalışma yapısına sahiptir.

Korozyona karşı açık hava ile teması önlenmiş PCB korumasına sahiptir.

Yüzey montaj teknolojisiyle üretilmiştir.

Sebep-sonuç senaryolarına dahil edilebilir.

Kolay kurulum ve kullanım için tasarlanmıştır.

FLAŞÖRLÜ SİREN NE İŞE YARAR?

Flaşörlü siren, yangın alarmı meydana geldiğinde kişilerin olaydan sesli ve görsel olarak haberdar edilmesini sağlar.

Siren bölümü yüksek seviyeli sesli uyarı verirken flaşör bölümü güçlü LED ışık darbeleri oluşturarak görsel alarm bildirimi gerçekleştirir.

Bu iki fonksiyonun tek cihazda bulunması, yangın alarmının farklı algılama koşullarında ve farklı kullanıcı gruplarına ulaştırılmasına yardımcı olur.

ML1430-SCI özellikle yangın alarm sistemlerinde alarm bildirim cihazı olarak kullanılır.

ADRESLİ ÇALIŞMA PRENSİBİ

ML1430-SCI, adresli yangın alarm sisteminin çevrim hattına bağlanır ve sistem içerisinde kendisine tanımlanan adres üzerinden haberleşir.

Yangın alarm paneli tarafından gönderilen alarm komutu doğrultusunda cihaz aktif hale gelerek sesli ve ışıklı uyarı verir.

Adresleme cihazı ile cihazın sistem içerisindeki adresi tanımlanabilir. Böylece yangın alarm sisteminin sebep-sonuç senaryolarında ilgili flaşörlü sirenin hangi koşullarda çalışacağı programlanabilir.

KISA DEVRE İZOLATÖRÜ NE İŞE YARAR?

ML1430-SCI modelinin standart ML1430 modelinden önemli farklarından biri dahili kısa devre izolatörüne sahip olmasıdır.

Adresli yangın alarm çevriminde kısa devre meydana geldiğinde izolatör, kısa devrenin bulunduğu bölümün çevrimden izole edilmesine yardımcı olur.

Bu yapı, kısa devrenin çevrim hattındaki diğer cihazlar üzerindeki etkisini sınırlandırmaya yönelik olarak kullanılır.

ML1430.SCI'nin kısa devre izolatörlü modeller için EN 54-17 standardına uygun olduğu Mavili'nin ürün dokümanlarında belirtilmektedir.

SİREN NASIL ÇALIŞIR?

Yangın alarm panelinden alarm komutu geldiğinde ML1430-SCI'nin siren bölümü aktif hale gelir.

Cihazda 32 farklı ses tonu seçeneği bulunur. Ayrıca ses seviyesi yüksek veya düşük olarak ayarlanabilir.

Teknik dokümana göre yüksek ses seviyesinde 1 metre mesafede 90 dB(A)'e kadar ses çıkışı sağlayabilir.

FLAŞÖR NASIL ÇALIŞIR?

ML1430-SCI'nin flaşör bölümü beyaz LED kullanır.

Alarm sırasında LED flaşör yanıp sönerek görsel uyarı oluşturur. Flaşör ışığının kübik şekilde dağıtıldığı ve flaş frekansının 0,5 Hz olduğu üretici teknik dokümanında belirtilmektedir.

Bu sayede alarm bildirimi yalnızca sesli uyarı ile sınırlı kalmaz; aynı zamanda görsel olarak da gerçekleştirilir.

ÇEVRİMDEN BESLEMELİ NE DEMEKTİR?

ML1430-SCI, enerjisini yangın alarm sisteminin çevrim hattından alır.

Bu nedenle cihazın çalışma enerjisi, adresli yangın alarm sisteminin çevrim yapısı üzerinden sağlanır. Üretici teknik dokümanında besleme aralığı 18–33 V DC çevrim beslemesi olarak belirtilmiştir.

KULLANIM ŞEKLİ VE MONTAJ

ML1430-SCI, yangın alarm sisteminin çevrim hattına bağlanarak kullanılır.

Montaj öncesinde sistemin enerjisi kesilmelidir.

Çevrim hattı bağlantıları proje ve üretici bağlantı şemasına uygun şekilde yapılmalıdır.

Cihazın adresleme işlemi uygun adresleme cihazı kullanılarak gerçekleştirilmelidir.

Montaj tamamlandıktan sonra cihazın yangın alarm paneli tarafından doğru adresle tanındığı kontrol edilmelidir.

Yangın alarm paneli üzerinden cihazın alarm senaryosuna dahil edilmesi ve çalışma fonksiyonlarının test edilmesi gerekir.

Kurulum ve devreye alma işlemleri, yangın alarm sistemleri konusunda yetkin ve tecrübeli personel tarafından gerçekleştirilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Cihazın montajı yangın alarm sistemi projesine uygun olarak yapılmalıdır.

Çevrim hattı bağlantılarında üreticinin bağlantı şemasına uyulmalıdır.

Adresleme sırasında sistemde başka bir cihazla adres çakışması oluşmamalıdır.

Flaşörün ışık yayılımını engelleyecek nesneler cihazın önünde bulunmamalıdır.

Siren sesinin duyulmasını engelleyebilecek kapalı veya izole bölgelerde montaj yapılmamalıdır.

Cihazın montajından sonra sesli ve ışıklı alarm fonksiyonları test edilmelidir.

Bakım ve onarım işlemleri yetkili ve uzman personel tarafından gerçekleştirilmelidir.

KULLANIM ALANLARI

Mavili ML1430-SCI, akıllı adresli yangın alarm sistemlerinde alarm bildiriminin sesli ve görsel olarak yapılması gereken çeşitli yapılarda kullanılabilir.

Ofisler

İş merkezleri

Kamu binaları

Okullar

Hastaneler

Oteller

AVM ve ticari yapılar

Fabrika ve üretim tesisleri

Depolar

Endüstriyel tesisler

Teknik hacimler

Yangın alarm sistemi bulunan diğer kapalı alanlar

ML1430-SCI, Mavili tarafından kapalı alan kullanımına uygun Tip A alarm cihazı olarak tanımlanmaktadır.

ML1430 VE ML1430-SCI FARKI

ML1430: Akıllı adresli flaşörlü siren, çevrimden beslemeli.

ML1430-SCI: Akıllı adresli flaşörlü siren, çevrimden beslemeli ve dahili kısa devre izolatörlü.

Her iki model de flaşörlü siren olarak çalışırken, SCI modelinde kısa devre izolasyonu özelliği bulunur. Mavili'nin resmi ürün listesinde bu iki model ayrı ürünler olarak belirtilmektedir.

TEKNİK BİLGİLER

Ürün Markası: Mavili

Ürün Serisi: MAXLOGIC

Model: ML1430-SCI / ML-1430.SCI

Ürün Tipi: Akıllı adresli flaşörlü siren

Çalışma Yapısı: Adresli

Besleme: Çevrimden

Besleme Gerilimi: 18–33 V DC

Alarm Akımı: Maks. 11,7 mA

Güç: Maks. 0,38 W

Ses Seviyesi: Yüksek ses seviyesinde 90 dB(A)'e kadar

Düşük Ses Seviyesi: 75 dB(A)

Ses Tonu: 32 farklı ton

Flaşör LED Rengi: Beyaz

Flaş Frekansı: 0,5 Hz

Kısa Devre İzolatörü: Var

Adresleme: Adresleme cihazı ile

Kontrol: Mikroişlemci kontrollü

Uyumlu Panel: MAXLOGIC serisi adresli paneller

Kullanım: İç mekân

Standartlar: EN 54-3, EN 54-23 ve kısa devre izolatörlü model olarak EN 54-17

Mavili ML1430-SCI, MAXLOGIC adresli yangın alarm sistemlerinde yangın alarmının sesli ve beyaz LED flaşör ile görsel olarak bildirilmesini sağlayan, çevrimden beslemeli ve kısa devre izolatörlü flaşörlü sirendir.
