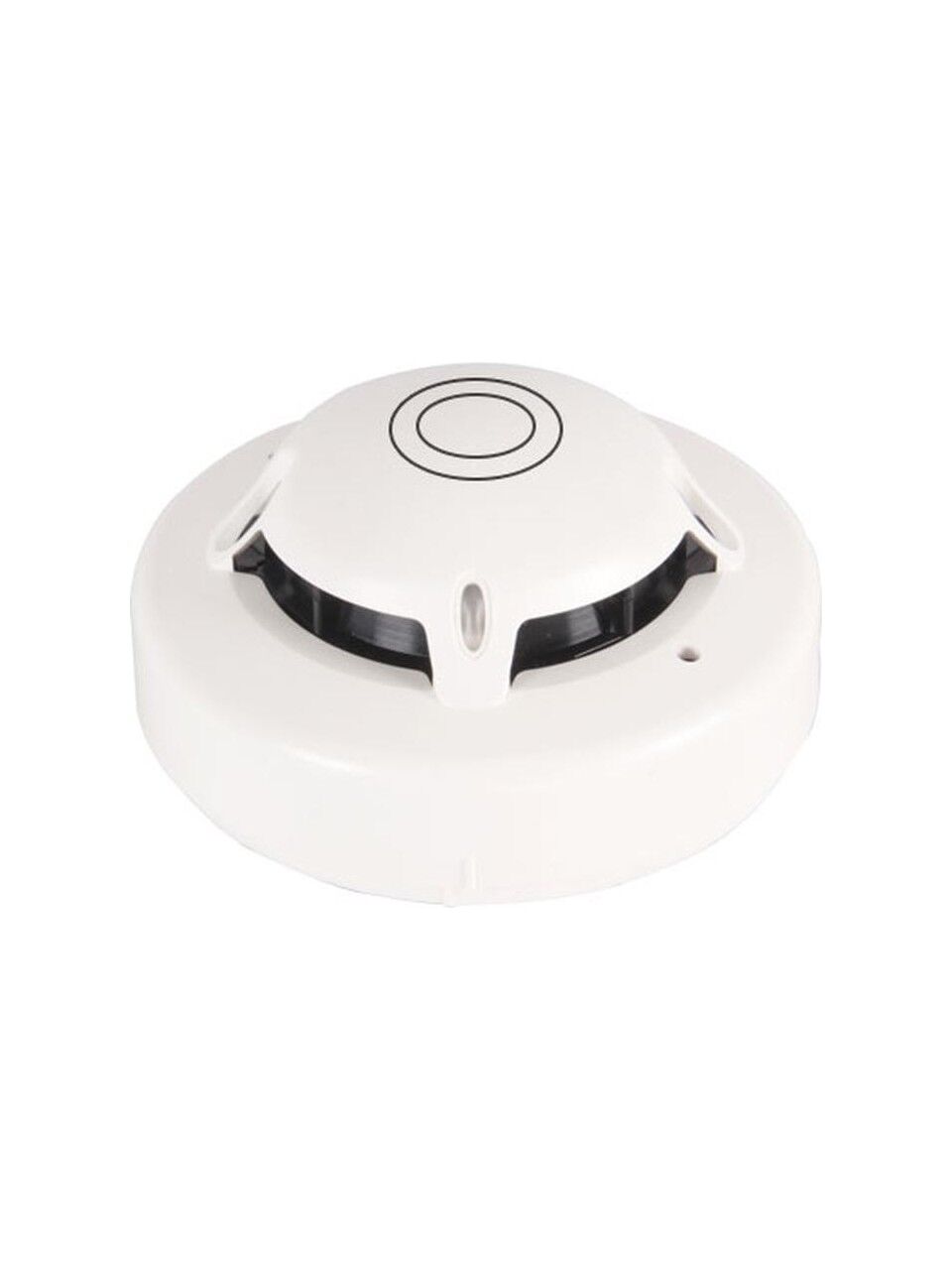

MAVİLİ ADRESLİ MULTİ SENSÖR (OPTİK DUMAN + SICAKLIK) KISA DEVRE İZOLATÖRLÜ ML1140-SCI

Mavili ML1140-SCI Akıllı Adresli Multisensör Dedektör, yangın algılama sistemlerinde hem optik dumanı hem de sıcaklık değişimini algılamak amacıyla kullanılan, kısa devre izolatörlü adresli bir yangın dedektörüdür. Tek bir dedektör içerisinde fotoelektrik optik duman algılama hücresi ve sıcaklığa duyarlı termistör bulunur.

Optik duman algılama ve sıcaklık algılama teknolojilerinin aynı cihazda bir araya getirilmesi sayesinde yangın belirtilerinin farklı fiziksel özellikler üzerinden izlenmesine olanak sağlar. ML1140-SCI modeli, MAXLOGIC serisi akıllı adresli yangın alarm panelleriyle uyumlu olarak çalışır.

ÜRÜN ÖZELLİKLERİ

Mavili ML1140-SCI multisensör dedektör, optik duman algılama hücresi ve sıcaklığa duyarlı termistörü aynı gövde içerisinde bulundurur.

Akıllı adresli çalışma yapısına sahiptir. Adresleme cihazı kullanılarak dedektörün sistem içerisindeki adresi belirlenebilir ve yangın alarm paneli üzerinden ilgili dedektörün sistem içerisindeki konumu takip edilebilir.

Kısa devre izolatörü bulunan ML1140-SCI, adresli çevrim hattında kısa devre meydana geldiğinde ilgili hat bölümünün izole edilmesine yardımcı olur. Böylece kısa devrenin çevrim üzerindeki diğer cihazları etkilemesini sınırlandırmaya yönelik bir koruma sağlar.

Dedektörde 360° görüş açısı sağlayan çift LED bulunur. Alarm durumunda kırmızı, kirlilik ve hata durumunda ise sarı LED göstergesi kullanılmaktadır.

Paralel ihbar lambası bağlantısına olanak sağlayan çıkışa sahiptir.

Mikroişlemci kontrollü çalışma yapısına sahiptir ve düşük optik ölçüm uyarısı özelliği bulunmaktadır.

ML1140-SCI, ML-0140 serisi dedektör soketi, ML-0141 serisi buzzerlı soket, ML-0121 serisi sıva üstü montaj kutusu ve ML-0150 serisi asma tavan ünitesi ile uyumludur.

OPTİK DUMAN ALGILAMA NASIL ÇALIŞIR?

ML1140-SCI içerisindeki fotoelektrik duman hücresi, IR ışık saçma prensibi ile çalışır. Ortamda duman partikülleri oluştuğunda optik algılama hücresindeki ışık saçılımı değişir ve dedektör bu değişimi değerlendirerek duman algılama sürecini gerçekleştirir.

Dedektörün optik hücresi, büyük partiküllü toz, sinek ve böcek gibi dış etkenlerin oluşturabileceği etkileri azaltmaya yönelik tasarıma sahiptir.

SICAKLIK ALGILAMA NASIL ÇALIŞIR?

Dedektör içerisindeki sıcaklığa duyarlı termistör, ortam sıcaklığındaki değişimleri algılar. Böylece ML1140-SCI yalnızca dumanı değil, sıcaklık bilgisini de yangın algılama sistemine aktarabilecek multisensör yapısına sahip olur.

Bu yapı özellikle yangın belirtilerinin yalnızca duman üzerinden değerlendirilmesinin yeterli olmayabileceği uygulamalarda multisensör yaklaşımı sağlar.

KISA DEVRE İZOLATÖRÜ NE İŞE YARAR?

ML1140-SCI modelinin önemli özelliklerinden biri dahili kısa devre izolatörüne sahip olmasıdır.

Adresli yangın alarm çevriminde kısa devre meydana geldiğinde izolatör, hata oluşan bölümün çevrimden izole edilmesine yardımcı olur. Bu özellik, kısa devrenin sistem içerisindeki diğer cihazlara ve çevrim hattının tamamına yayılmasını sınırlandırmaya yönelik olarak kullanılır.

ML1140-SCI NE İÇİN KULLANILIR?

Mavili ML1140-SCI; yangın alarm ve algılama sistemlerinde ortamda meydana gelebilecek duman ve sıcaklık değişimlerinin algılanması amacıyla kullanılır.

Adresli sistem yapısı sayesinde dedektör, yangın alarm paneli tarafından sistem içerisindeki adresi üzerinden tanımlanabilir. Böylece yangın algılama sisteminde hangi dedektörden alarm veya durum bilgisi geldiğinin belirlenmesine yardımcı olur.

KULLANIM ŞEKLİ VE MONTAJ

ML1140-SCI, uyumlu Mavili dedektör soketi üzerine monte edilerek yangın alarm çevrimine bağlanır.

Montaj sırasında öncelikle yangın alarm sisteminin enerjisi kesilmelidir. Dedektör soketinin tesisat bağlantıları proje ve sistem bağlantı şemasına uygun şekilde gerçekleştirilmelidir.

Dedektör uygun sokete yerleştirildikten sonra adresleme işlemi, kullanılan sistemin adresleme yöntemi ve proje gerekliliklerine göre gerçekleştirilir.

Montaj tamamlandıktan sonra dedektörün panel tarafından doğru şekilde tanındığı ve çevrim üzerindeki iletişimin sağlıklı olduğu kontrol edilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Dedektör montajı, yangın alarm sisteminin projesine ve üretici bağlantı kurallarına uygun olarak yapılmalıdır.

Dedektörün algılama performansını etkileyebilecek yoğun toz, buhar veya benzeri ortam koşulları değerlendirilmelidir.

Dedektörün hava dolaşımını ve algılama hücresinin çalışmasını engelleyecek şekilde kapatılmamasına dikkat edilmelidir.

Kablo bağlantıları gevşek veya hatalı bırakılmamalıdır.

Adresleme işlemi sistemdeki diğer cihazların adresleriyle çakışmayacak şekilde yapılmalıdır.

Devreye alma işleminden önce çevrim hattı, dedektör bağlantısı ve panel üzerindeki cihaz tanımlaması kontrol edilmelidir.

KULLANIM ALANLARI

Mavili ML1140-SCI aşağıdaki adresli yangın algılama uygulamalarında kullanılabilir:

Ofisler

İş merkezleri

Kamu binaları

Okullar

Hastaneler

Oteller

AVM ve ticari yapılar

Fabrika ve üretim tesisleri

Depolar

Endüstriyel tesisler

Elektrik ve teknik odalar

Yangın alarm sistemi bulunan diğer kapalı alan uygulamaları

Üretici dokümanında ML1140-SCI'nin dahili ortam kullanımına uygun olduğu belirtilmektedir.

ADRESLİ MULTİSENSÖR VE TEK SENSÖRLÜ DEDEKTÖR FARKI

Optik duman dedektörü temel olarak duman algılamaya odaklanırken, sıcaklık dedektörü ortam sıcaklığındaki değişimleri algılar.

ML1140-SCI ise bu iki algılama yöntemini aynı dedektör içerisinde birleştirir. Böylece sistem, optik duman algılama hücresinden ve sıcaklığa duyarlı termistörden elde edilen bilgileri kullanarak multisensör algılama yapısına sahip olur.

TEKNİK BİLGİLER

Ürün Markası: Mavili

Ürün Serisi: MAXLOGIC

Model: ML1140-SCI / ML-1140.SCI

Ürün Tipi: Akıllı adresli multisensör dedektör

Algılama Tipi: Optik duman + sıcaklık

Kısa Devre İzolatörü: Var

Algılama Kaynağı: Optik hücre + termistör

Adresleme: Adresleme cihazı ile

LED Göstergesi: Çift LED

Paralel İhbar Lambası Çıkışı: Var

Kontrol Yapısı: Mikroişlemci kontrollü

Uyumlu Panel Serisi: MAXLOGIC akıllı adresli paneller

Uyumlu Dedektör Soketi: ML-0140 serisi

Kullanım: Dahili ortam

Standartlar: EN 54-5, EN 54-7 ve EN 54-17 uygunluğu

ML1140-SCI, duman ve sıcaklık algılamasını tek cihazda birleştiren, adresli haberleşme ve kısa devre izolasyonu özelliklerine sahip Mavili MAXLOGIC multisensör yangın dedektörüdür.
