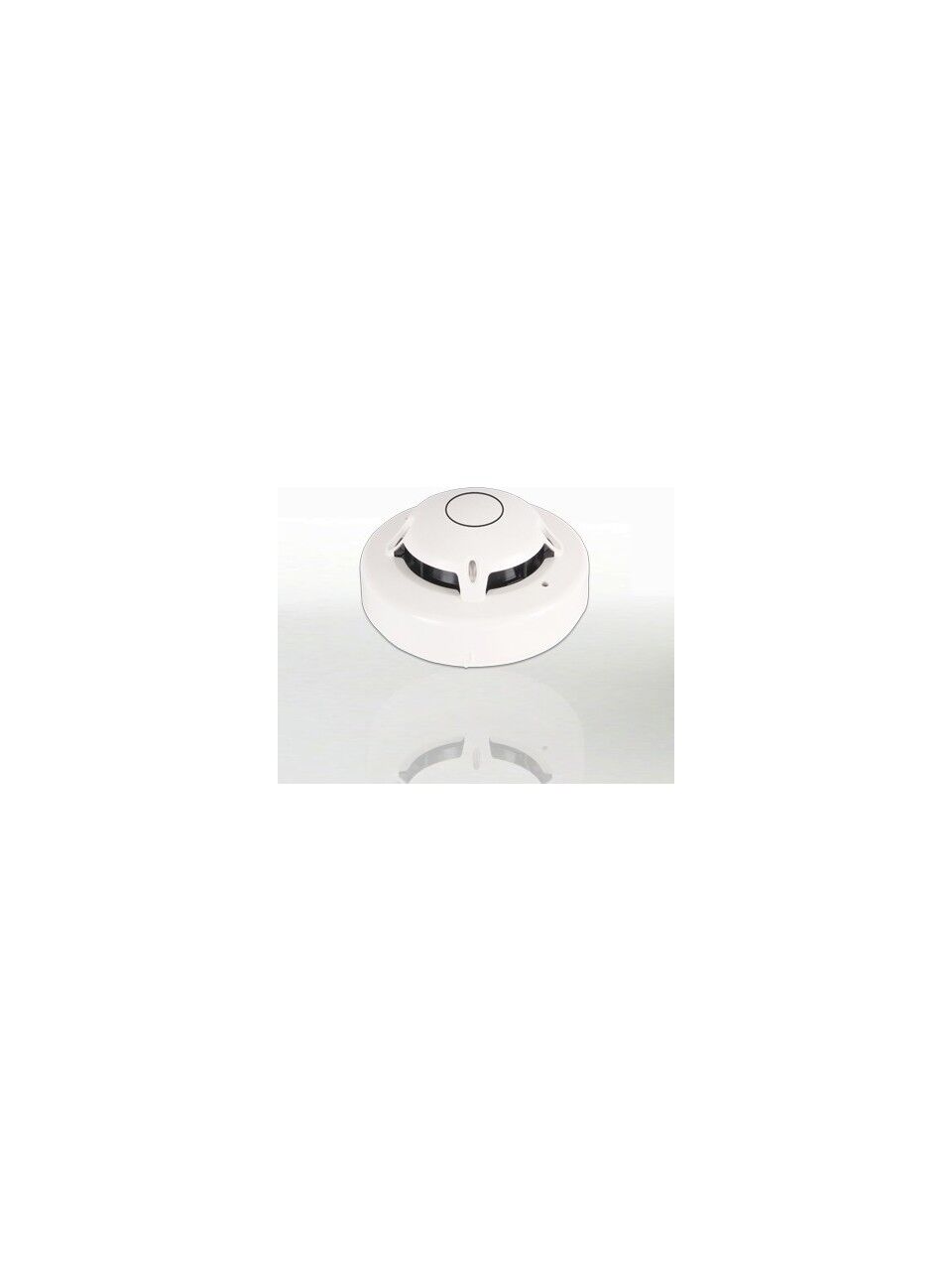

MAVİLİ ADRESLİ MULTİ SENSÖR (OPTİK DUMAN + SICAKLIK) ML1140

Mavili ML1140 Akıllı Adresli Multisensör Dedektör, yangın alarm ve algılama sistemlerinde ortamda meydana gelebilecek duman ve sıcaklık değişimlerini algılamak amacıyla kullanılan, optik duman ve sıcaklık algılama teknolojilerini tek bir cihazda birleştiren adresli yangın dedektörüdür.

ML1140 içerisinde fotoelektrik optik duman algılama hücresi ve sıcaklığa duyarlı termistör bulunur. Bu iki farklı algılama yöntemi sayesinde yangın belirtilerinin hem duman hem de sıcaklık değişimi üzerinden değerlendirilmesine olanak sağlar.

Akıllı adresli yapısı sayesinde dedektör, MAXLOGIC serisi adresli yangın alarm panelleri ile haberleşerek sistem içerisindeki cihazın adres üzerinden tanımlanmasını sağlar. Mavili'nin resmi ürün dokümanında ML-1140, “Maxlogic Akıllı Adresli MultiSensör (Optik Duman+Sıcaklık) Dedektör” olarak tanımlanmaktadır.

ÜRÜN ÖZELLİKLERİ

Akıllı adresli multisensör yapıya sahiptir.

Optik duman ve sıcaklık algılama fonksiyonlarını tek dedektörde birleştirir.

Fotoelektrik duman algılama hücresi IR ışık saçma prensibiyle çalışır.

Sıcaklık algılama için sıcaklığa duyarlı termistör kullanılır.

Adresleme cihazı ile yazılımsal adresleme yapılabilir.

360° görüş açısı sağlayan çift LED göstergeye sahiptir.

Alarm durumunda kırmızı, kirlilik ve hata durumunda sarı LED göstergesi bulunur.

Paralel ihbar lambası bağlantısına olanak sağlayan çıkışa sahiptir.

Mikroişlemci kontrollü çalışma yapısına sahiptir.

Düşük optik ölçüm uyarısı özelliği bulunur.

Elektromanyetik girişimlere karşı metal plaka ile koruma sağlanmıştır.

Düşük güç tüketimine sahiptir.

Darbelere dayanıklı plastik kasa yapısına sahiptir.

MAXLOGIC serisi adresli yangın alarm panelleriyle uyumludur.

ML-0140 serisi dedektör soketiyle uyumludur.

ML-0141 serisi buzzerlı dedektör soketiyle uyumludur.

ML-0121 serisi sıva üstü montaj kutusu ve ML-0150 serisi asma tavan ünitesiyle kullanılabilir.

OPTİK DUMAN ALGILAMA NASIL ÇALIŞIR?

ML1140'ın optik duman algılama bölümü, fotoelektrik ve IR ışık saçma prensibi ile çalışır.

Normal ortam koşullarında optik algılama hücresindeki ışık düzeni belirli bir seviyededir. Ortamda yangın kaynaklı duman oluştuğunda duman partikülleri algılama hücresindeki ışığın saçılmasını değiştirir. Dedektör bu değişimi değerlendirerek duman algılama işlemini gerçekleştirir.

Dedektörün optik hücresi, büyük partiküllü toz, sinek ve böcek gibi dış etkenlerden etkilenmeyi azaltacak şekilde tasarlanmıştır.

SICAKLIK ALGILAMA NASIL ÇALIŞIR?

ML1140 içerisinde bulunan sıcaklığa duyarlı termistör, ortam sıcaklığındaki değişimleri algılar.

Böylece dedektör yalnızca optik duman bilgisini değil, aynı zamanda sıcaklık değişimini de değerlendirebilen multisensör yapısına sahip olur.

Duman ve sıcaklık algılama fonksiyonlarının aynı cihazda bulunması, yangın belirtilerinin farklı fiziksel özellikler üzerinden takip edilmesine olanak sağlar.

MULTİSENSÖR DEDEKTÖR NE İŞE YARAR?

Multisensör dedektör, birden fazla algılama teknolojisinin aynı dedektörde bir araya getirilmesiyle çalışan yangın algılama cihazıdır.

ML1140 modelinde bu iki algılama yöntemi:

Optik duman algılama

Sıcaklık algılama

şeklindedir.

Bu nedenle ML1140 yalnızca klasik bir duman dedektörü veya yalnızca sıcaklık dedektörü değildir. İki farklı algılama yöntemini aynı gövdede birleştiren adresli bir multisensör dedektördür.

ADRESLİ SİSTEMDE ML1140 NASIL ÇALIŞIR?

ML1140, adresli yangın alarm sistemi içerisinde belirli bir adres üzerinden tanımlanır.

Dedektörün adresi adresleme cihazı kullanılarak sisteme tanımlanabilir. Yangın alarm paneli, çevrim hattı üzerindeki cihazlarla haberleşerek dedektörlerden gelen durum bilgilerini değerlendirir.

Bu yapı sayesinde yangın alarm sisteminde yalnızca bir alarmın meydana geldiği değil, sistem içerisindeki ilgili dedektörün hangi adres üzerinden haber verdiği de takip edilebilir.

ML1140, Mavili'nin MAXLOGIC serisi adresli panelleriyle kullanılmak üzere tasarlanmıştır.

KULLANIM ŞEKLİ VE MONTAJ

ML1140, uyumlu dedektör soketi üzerine monte edilerek yangın alarm sisteminin çevrim hattına dahil edilir.

Montaj öncesinde sistemin enerjisi kesilmeli ve tesisat bağlantıları projeye uygun şekilde hazırlanmalıdır.

Dedektör soketinin bağlantıları tamamlandıktan sonra ML1140 sokete takılır ve gerekli adresleme işlemi gerçekleştirilir.

Kurulum sonrasında dedektörün yangın alarm paneli tarafından doğru şekilde tanındığı, adres bilgisinin doğru olduğu ve çevrim haberleşmesinin sağlıklı çalıştığı kontrol edilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Dedektör montajı yangın alarm sistemi projesine ve üretici bağlantı kurallarına uygun olarak yapılmalıdır.

Dedektörün algılama bölgesinin önü kapatılmamalıdır.

Aşırı toz, yoğun buhar veya algılama performansını etkileyebilecek ortam koşulları montaj öncesinde değerlendirilmelidir.

Dedektör ve soket bağlantıları düzgün ve sağlam şekilde yapılmalıdır.

Adresleme sırasında sistemde başka bir cihazla adres çakışması oluşmamalıdır.

Devreye alma öncesinde panel üzerinden dedektörün doğru adresle tanımlandığı kontrol edilmelidir.

Bakım sırasında optik algılama bölümünün temizliği ve cihazın genel durumu kontrol edilmelidir.

KULLANIM ALANLARI

Mavili ML1140, adresli yangın algılama sistemi bulunan çeşitli bina ve tesislerde kullanılabilir.

Ofisler

İş merkezleri

Kamu binaları

Okullar

Hastaneler

Oteller

AVM ve ticari yapılar

Fabrika ve üretim tesisleri

Depolar

Endüstriyel tesisler

Elektrik ve teknik odalar

Yangın alarm sistemi kullanılan kapalı alanlar

Mavili dokümanında ML1140'ın dahili ortam kullanımına uygun olduğu belirtilmektedir.

ML1140 VE ML1140-SCI FARKI

ML1140 ve ML1140-SCI aynı multisensör algılama yapısını kullanır; her ikisinde de optik duman ve sıcaklık algılama bulunur.

Temel fark, ML1140-SCI modelinde kısa devre izolatörü bulunmasıdır. Mavili ürün listesinde ML-1140 standart multisensör dedektör, ML-1140.SCI ise kısa devre izolatörlü multisensör dedektör olarak ayrı modeller halinde sunulmaktadır.

Bu nedenle ürün seçimi yapılırken yangın alarm sisteminin projesinde belirtilen model ve çevrim yapısı dikkate alınmalıdır.

ÜRÜN BİLGİLERİ

Ürün Markası: Mavili

Ürün Serisi: MAXLOGIC

Model: ML1140 / ML-1140

Ürün Tipi: Akıllı adresli multisensör dedektör

Algılama Tipi: Optik duman + sıcaklık

Duman Algılama: Fotoelektrik optik algılama

Duman Algılama Prensibi: IR ışık saçma

Sıcaklık Algılama: Termistör

Adresleme: Adresleme cihazı ile yazılımsal adresleme

LED Gösterge: Çift LED

Paralel İhbar Lambası Çıkışı: Var

Kontrol: Mikroişlemci kontrollü

Uyumlu Sistem: MAXLOGIC akıllı adresli yangın alarm sistemleri

Uyumlu Soket: ML-0140 serisi

Kullanım: Dahili ortam

Kısa Devre İzolatörü: Yok

Standartlar: EN 54-5, EN 54-7 ve EN 54-17 uygunluğu
