MAVİLİ ADRESLİ RÖLE KONTROL MODÜLÜ 1 ÇIKIŞLI ML1361

Mavili ML-1361, Maxlogic akıllı adresli yangın algılama ve alarm sistemlerinde kullanılan, 1 çıkışlı adresli röle kontrol modülüdür. Yangın alarm santralinden gelen komutların sebep-sonuç senaryoları doğrultusunda harici ekipmanlara aktarılmasını sağlayarak yangın otomasyonu uygulamalarında kullanılır.

Tek çıkışlı yapısı sayesinde yangın senaryosu kapsamında kontrol edilmesi gereken tek bir harici ekipman veya sistem için kumanda noktası oluşturur. Fanların durdurulması, damperlerin kontrol edilmesi, asansör senaryolarının tetiklenmesi veya diğer bina otomasyon ekipmanlarına komut gönderilmesi gibi uygulamalarda kullanılabilir.

ÜRÜN ÖZELLİKLERİ

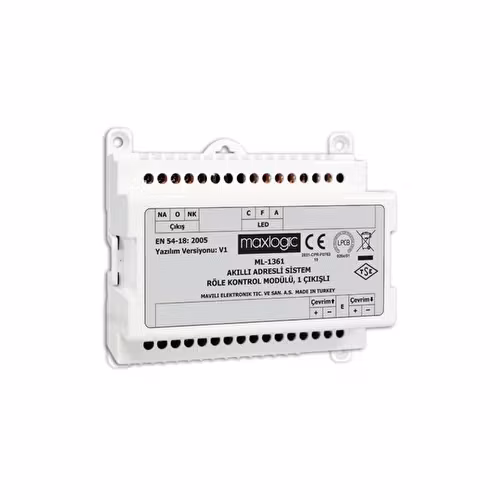

Mavili ML-1361 adresli röle kontrol modülü

Maxlogic akıllı adresli sistem uyumluluğu

1 adet röle çıkışı

Adreslenebilir çalışma yapısı

VIP haberleşme protokolü

Sebep-sonuç senaryolarına göre programlanabilir çalışma

Yangın otomasyonu uygulamalarına uygun yapı

Haberleşme ve çalışma durumlarının LED göstergeler üzerinden takip edilebilmesi

Raylı sistem ile kolay montaj

EN 54-17 ve EN 54-18 standartlarına uygunluk

Kuru kontak röle çıkışı

ML-1361 modelinde kısa devre izolatörü bulunmaz; kısa devre izolatörlü versiyon ML-1361.SCI modelidir.

RÖLE KONTROL MODÜLÜ NE İŞE YARAR?

Röle kontrol modülü, yangın alarm sisteminin yalnızca yangını algılamakla kalmayıp bina içerisindeki diğer sistemleri de yangın senaryosuna göre kontrol etmesini sağlar.

ML-1361, yangın alarm santralinden aldığı komut doğrultusunda röle çıkışını aktif ederek bağlı bulunan harici ekipmanın kontrol edilmesine yardımcı olur.

Örneğin yangın senaryosunda havalandırma fanlarının durdurulması gerekiyorsa, ilgili kontrol komutu ML-1361 üzerinden harici ekipmana aktarılabilir.

Bu nedenle ML-1361, yangın algılama sistemi ile bina otomasyonu veya yangın senaryosunda kontrol edilmesi gereken harici ekipmanlar arasında bir kontrol noktası olarak görev yapar.

1 ÇIKIŞLI YAPI

ML-1361 tek röle çıkışına sahiptir.

Bu yapı, tek bir kontrol komutunun uygulanacağı sistemlerde kullanılmasını sağlar. Yangın senaryosunda kontrol edilmesi gereken ekipmana göre röle çıkışı programlanabilir.

Tek çıkışlı olması sayesinde yalnızca ihtiyaç duyulan kontrol noktası için modül kullanılabilir. Birden fazla bağımsız röle çıkışına ihtiyaç duyulan projelerde ise sistem tasarımına uygun farklı giriş/çıkış modülleri tercih edilebilir.

ADRESLİ ÇALIŞMA PRENSİBİ

ML-1361, Maxlogic akıllı adresli yangın alarm sisteminin çevrimi üzerinde çalışan adresli bir modüldür.

Adresli sistem sayesinde modülün sistem içerisindeki konumu tanımlanabilir ve yangın alarm santralinin oluşturduğu sebep-sonuç senaryosuna göre çıkış komutu uygulanabilir.

Modül, yangın alarm sistemindeki olayların değerlendirilmesi sonucunda kendisine verilen kontrol komutunu röle çıkışı üzerinden ilgili harici sisteme aktarır.

Bu yapı, yangın alarm sisteminin bina içerisindeki diğer sistemlerle otomatik olarak ilişkilendirilmesine olanak sağlar.

YANGIN OTOMASYONUNDA KULLANIMI

ML-1361, yangın alarm sisteminin farklı bina ekipmanlarıyla birlikte çalışmasını sağlamak amacıyla kullanılabilir.

Örnek uygulamalar:

Havalandırma fanlarının durdurulması

Duman kontrol sistemlerinin senaryoya dahil edilmesi

Yangın damperlerinin kontrol edilmesi

Asansör yangın senaryolarının tetiklenmesi

Acil durum ekipmanlarının kumanda edilmesi

Bina otomasyon sistemlerine kontrol sinyali aktarılması

Yangın senaryosuna bağlı diğer harici ekipmanların kontrol edilmesi

Kullanılacak ekipman ve röle bağlantısı, projenin yangın senaryosu ve ilgili ekipmanın elektriksel özelliklerine göre belirlenmelidir.

KURU KONTAK RÖLE ÇIKIŞI

ML-1361'in röle çıkışı, yangın alarm santralinin oluşturduğu kontrol komutunun harici sisteme aktarılmasında kullanılır.

Röle kontağının NO ve NC kontak yapısı üzerinden uygun harici kontrol devresine bağlantı yapılabilir.

Bağlanacak ekipmanın elektriksel değerleri ve kontrol yöntemi mutlaka ürünün teknik dokümanı ile birlikte değerlendirilmelidir. Röle çıkışına doğrudan uygun olmayan yüklerin bağlanması yerine gerekli ara kontrol elemanları kullanılmalıdır.

LED GÖSTERGELER

ML-1361 üzerinde bulunan LED göstergeler sayesinde modülün sistem içerisindeki durumunun takip edilmesine yardımcı olunur.

Haberleşme, hata ve ilgili çalışma durumlarının LED göstergeler üzerinden kontrol edilebilmesi, devreye alma ve bakım işlemlerinde teknisyene kolaylık sağlar.

KULLANIM ŞEKLİ VE MONTAJ

ML-1361, yangın alarm sisteminin projesinde belirlenen uygun noktaya monte edilir.

Modülün çevrim bağlantıları yangın alarm santrali ve sistem projesine uygun şekilde gerçekleştirilir.

Röle çıkışı kontrol edilmek istenen harici ekipmanın kumanda devresine bağlanır.

Modülün adresleme işlemi sistemde kullanılan adresleme yöntemi ve Mavili sistem prosedürlerine göre gerçekleştirilir.

Montaj tamamlandıktan sonra haberleşme, röle çıkışı ve oluşturulan sebep-sonuç senaryosu test edilmelidir.

ML-1361'in raylı montaj yapısı, pano ve teknik hacimlerde düzenli bir kurulum yapılmasına yardımcı olur.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Montaj ve bağlantılar yetkili ve teknik yeterliliğe sahip kişiler tarafından yapılmalıdır.

Enerjili devre üzerinde bağlantı yapılmamalıdır.

Çevrim bağlantıları doğru terminallere yapılmalıdır.

Modülün adresleme işlemi doğru gerçekleştirilmelidir.

Röle çıkışına bağlanacak ekipmanın elektriksel özellikleri kontrol edilmelidir.

Harici ekipmanın çalışma gerilimi ve akım değerleri röle kontağının izin verilen değerleriyle uyumlu olmalıdır.

Gerekli durumlarda röle çıkışı doğrudan yük sürmek yerine uygun ara röle veya kontaktör kumandası için kullanılmalıdır.

Montaj sonrasında yangın senaryosu içerisinde röle çıkışının doğru zamanda çalıştığı test edilmelidir.

ML-1361 VE ML-1361.SCI FARKI

ML-1361: 1 çıkışlı Maxlogic akıllı adresli röle kontrol modülüdür.

ML-1361.SCI: 1 çıkışlı Maxlogic akıllı adresli röle kontrol modülüdür ve buna ek olarak kısa devre izolatörüne sahiptir.

Dolayısıyla ürün seçiminde kısa devre izolatörü ihtiyacı varsa ML-1361.SCI modeli tercih edilmelidir.

ML-1361 VE MG-6100 FARKI

Mavili ürün ailesinde ML-1361 Maxlogic, MG-6100 ise Mavigard serisinde bulunan 1 çıkışlı adresli röle kontrol modülüdür.

Bu nedenle ürün kodları birbirinin alternatifi olarak yazılmamalı; kullanılacak sistemin Maxlogic veya Mavigard altyapısına göre doğru model seçilmelidir. Mavili'nin teknik dokümanında MG-6100, “Röle Kontrol Modülü, 1 çıkışlı” olarak ayrıca tanımlanmaktadır.

KULLANIM ALANLARI

Yangın alarm sistemleri

Yangın otomasyon sistemleri

Hastaneler

Oteller

Alışveriş merkezleri

Fabrikalar

Endüstriyel tesisler

Depolar

Ofis ve iş merkezleri

Kamu binaları

Okullar ve eğitim kurumları

Teknik hacimler

Bina otomasyon sistemleri

Yangın senaryosuna bağlı fan ve damper kontrol sistemleri

Asansör yangın senaryoları

ÜRÜN BİLGİLERİ

Marka: Mavili

Seri: Maxlogic

Model: ML-1361

Ürün Tipi: Akıllı adresli röle kontrol modülü

Çıkış: 1 adet röle çıkışı

Haberleşme: VIP haberleşme protokolü

Çalışma: Adresli sistem

Kullanım: Yangın otomasyonu ve bina ekipmanı kontrolü

Montaj: Raylı sistem

Kısa Devre İzolatörü: Yok

Kısa Devre İzolatörlü Versiyon: ML-1361.SCI

Standart: EN 54-17 / EN 54-18
