MAVİLİ ADRESLİ KONTAK İZLEME MODÜLÜ 1 GİRİŞLİ (MG-6200) ML1362

Mavili ML-1362, Maxlogic akıllı adresli yangın algılama ve alarm sistemlerinde kullanılan 1 girişli adresli kontak izleme modülüdür. Harici sistemlerde bulunan gerilimsiz kuru kontakların durumunu izlemek ve bu bilgiyi yangın alarm santraline aktarmak amacıyla kullanılır. Mavili'nin resmi ürün listesinde ML-1362, “Maxlogic Akıllı Adresli Kontak İzleme Modülü, 1 Girişli” olarak tanımlanmaktadır.

Yangın alarm sistemi içerisinde bulunan harici ekipmanlardan gelen kontak bilgileri ML-1362 üzerinden takip edilebilir. Kontağın durumunda meydana gelen değişiklik, adresli sistem üzerinden santrale iletilerek projede tanımlanan olay ve sebep-sonuç senaryosuna göre değerlendirilebilir.

ÜRÜN ÖZELLİKLERİ

Mavili ML-1362 adresli kontak izleme modülü

MG-6200 ürün kodu

Maxlogic akıllı adresli sistem uyumluluğu

1 adet kontak izleme girişi

Harici kuru kontak izleme

Normalde açık (NO) ve normalde kapalı (NC) kontak izleme

Adreslenebilir çalışma yapısı

Çevrim üzerinden besleme

VIP haberleşme protokolü

Sebep-sonuç senaryolarında programlanabilir çalışma

LED göstergeler üzerinden çalışma ve haberleşme durumunun takip edilebilmesi

Raylı sistem ile kolay montaj

EN 54-18 standardına uygun yapı

KONTAK İZLEME MODÜLÜ NE İŞE YARAR?

Kontak izleme modülü, yangın alarm sisteminin harici bir ekipmandan gelen durum bilgisini izlemesini sağlar.

Örneğin bir yangın söndürme sisteminde bulunan akış anahtarının, kelebek vananın veya başka bir ekipmanın kuru kontak çıkışı ML-1362'ye bağlanabilir.

Harici ekipmanın kontağı normal durumdan farklı bir konuma geçtiğinde ML-1362 bu değişikliği algılar ve adresli yangın alarm santraline bildirir.

Böylece yangın alarm sistemi yalnızca duman dedektörü veya yangın alarm butonlarından gelen bilgileri değil, sisteme bağlanan harici ekipmanların durumlarını da takip edebilir.

Mavili'nin uygulama çizimlerinde ML-1362; akış anahtarı, kelebek vana, damper bilgisi ve deprem sensörü izleme gibi uygulamalarda gösterilmektedir.

1 GİRİŞLİ YAPI

ML-1362 üzerinde 1 adet kontak izleme girişi bulunur.

Bu giriş üzerinden bir harici kuru kontağın durumu izlenebilir. Kontağın normalde açık veya normalde kapalı çalışma şekline göre bağlantı yapılabilir.

Çok sayıda kontak bilgisinin aynı sistem içerisinde izlenmesi gereken projelerde giriş sayısı daha fazla olan Mavili I/O modülleri kullanılabilir. Mavili ürün ailesinde ML-1363 iki kontak izleme girişi ve bir röle çıkışı, ML-1366 ise dört kontak izleme girişi ve iki röle çıkışı sunar.

KURU KONTAK NEDİR?

ML-1362'nin kontak izleme girişi, harici kuru kontak yani gerilimsiz röle kontağının durumunu izlemek için kullanılır.

Kuru kontak kendi üzerinde bir besleme gerilimi üretmez; bir devrenin açık veya kapalı durumunu bildirmek amacıyla kullanılır.

ML-1362 bu kontak durumunu izleyerek değişikliği yangın alarm santraline aktarır.

Mavili'nin resmi ürün açıklamasında kontak izleme girişlerinin harici kuru kontak röle çıkışlarını izlemek için kullanıldığı ve kontakların normalde açık veya normalde kapalı çalışma özelliğine sahip olduğu belirtilmektedir.

NO VE NC KONTAK İZLEME

NO – Normalde Açık: Kontak normal durumda açık konumdadır. Harici ekipman kontağı kapattığında modül bu durum değişikliğini algılar.

NC – Normalde Kapalı: Kontak normal durumda kapalı konumdadır. Harici ekipman kontağı açtığında modül bu durum değişikliğini algılar.

Kullanılacak kontak tipi, bağlanacak harici ekipmanın çalışma şekline göre belirlenmelidir.

Bağlantı ve hat sonu direnci uygulaması mutlaka Mavili'nin ilgili ürün bağlantı şemasına göre yapılmalıdır.

ADRESLİ ÇALIŞMA PRENSİBİ

ML-1362, Maxlogic akıllı adresli yangın alarm sisteminin çevrimi üzerinde çalışan adresli bir modüldür.

Modülün sistem içerisindeki adresi tanımlanır ve bağlı bulunan harici kontağın durumu sürekli olarak takip edilir.

Kontak durumunda değişiklik meydana geldiğinde bu bilgi yangın alarm santraline aktarılır.

Santral tarafından alınan bilgi, sistem içerisinde oluşturulan senaryo doğrultusunda değerlendirilir.

Bu sayede harici ekipmanlardan gelen durum bilgileri yangın alarm sistemi içerisinde merkezi olarak takip edilebilir.

KULLANIM ALANLARI

Yangın söndürme sistemleri

Sprinkler sistemleri

Akış anahtarı izleme

Kelebek vana durum izleme

Damper durum izleme

Deprem sensörü izleme

Yangın pompası ve yardımcı sistemlerden gelen kontak bilgilerinin izlenmesi

Yangın otomasyon sistemleri

Teknik hacimler

Bina otomasyon sistemleri

Fabrikalar

Endüstriyel tesisler

Hastaneler

Oteller

Alışveriş merkezleri

Depolar ve lojistik tesisleri

Kamu ve kurumsal binalar

KULLANIM ŞEKLİ VE MONTAJ

ML-1362, yangın alarm sisteminin projesinde belirlenen uygun noktaya monte edilir.

Modülün çevrim bağlantıları yangın alarm santralinin çevrimine uygun şekilde gerçekleştirilir.

İzlenecek harici kuru kontak, ML-1362'nin kontak izleme girişine bağlanır.

Kullanılan ekipmanın çalışma şekline göre NO veya NC bağlantısı gerçekleştirilir.

Modülün adresleme işlemi sistem tasarımına ve Mavili sistem prosedürlerine uygun şekilde yapılır.

Montaj tamamlandıktan sonra harici kontağın normal ve değişmiş durumları test edilerek modülün santrale doğru bilgiyi ilettiği kontrol edilmelidir.

ML-1362'nin raylı montaj yapısı pano ve teknik hacimlerde düzenli montaj yapılmasına yardımcı olur.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Montaj ve bağlantı işlemleri yetkili ve teknik yeterliliğe sahip kişiler tarafından yapılmalıdır.

İzlenecek ekipmanın kuru kontak çıkışı olduğundan emin olunmalıdır.

Enerjili devre üzerinde bağlantı yapılmamalıdır.

NO veya NC kontak tipi doğru belirlenmelidir.

Hat sonu direnci uygulaması ürünün bağlantı şemasına uygun yapılmalıdır.

Çevrim bağlantıları doğru terminallere gerçekleştirilmelidir.

Modülün adresleme işlemi doğru yapılmalıdır.

Montaj sonrasında kontak değişimi test edilmelidir.

Harici ekipmandan gelen kontak bilgisinin yangın alarm santrali üzerinde doğru şekilde görüldüğü kontrol edilmelidir.

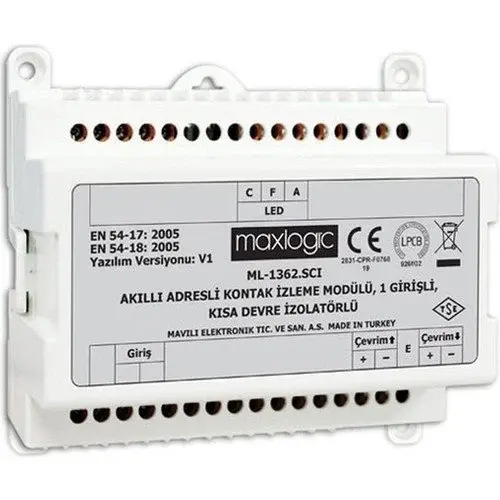

ML-1362 VE ML-1362.SCI FARKI

ML-1362: Maxlogic akıllı adresli, 1 girişli kontak izleme modülüdür.

ML-1362.SCI: Aynı işlevlere sahip olmakla birlikte kısa devre izolatörlü versiyondur.

Mavili'nin resmi ürün listesinde bu iki model ayrı ürün kodlarıyla tanımlanmaktadır.

ML-1362 VE ML-1361 FARKI

ML-1362 → Giriş / Kontak İzleme

Harici kuru kontaklardan gelen durum bilgisini izlemek için kullanılır.

ML-1361 → Çıkış / Röle Kontrol

Yangın alarm sisteminden harici ekipmana röle üzerinden kontrol komutu göndermek için kullanılır.

Kısaca:

ML-1362 = Kontağın durumunu izler

ML-1361 = Harici ekipmana komut verir

Mavili'nin resmi ürün listesinde ML-1361, 1 çıkışlı röle kontrol modülü; ML-1362 ise 1 girişli kontak izleme modülü olarak tanımlanmaktadır.

ÜRÜN BİLGİLERİ

Marka: Mavili

Seri: Maxlogic

Model: ML-1362

Ürün Kodu: MG-6200

Ürün Tipi: Akıllı adresli kontak izleme modülü

Giriş: 1 adet kontak izleme girişi

Kontak Tipi: Kuru kontak

Kontak Çalışması: NO / NC

Haberleşme: VIP haberleşme protokolü

Besleme: Çevrim üzerinden

Montaj: Raylı sistem

Kullanım: Harici kuru kontakların adresli yangın alarm sistemi üzerinden izlenmesi

Standart: EN 54-18

Kısa Devre İzolatörü: Yok

Kısa Devre İzolatörlü Model: ML-1362.SCI
