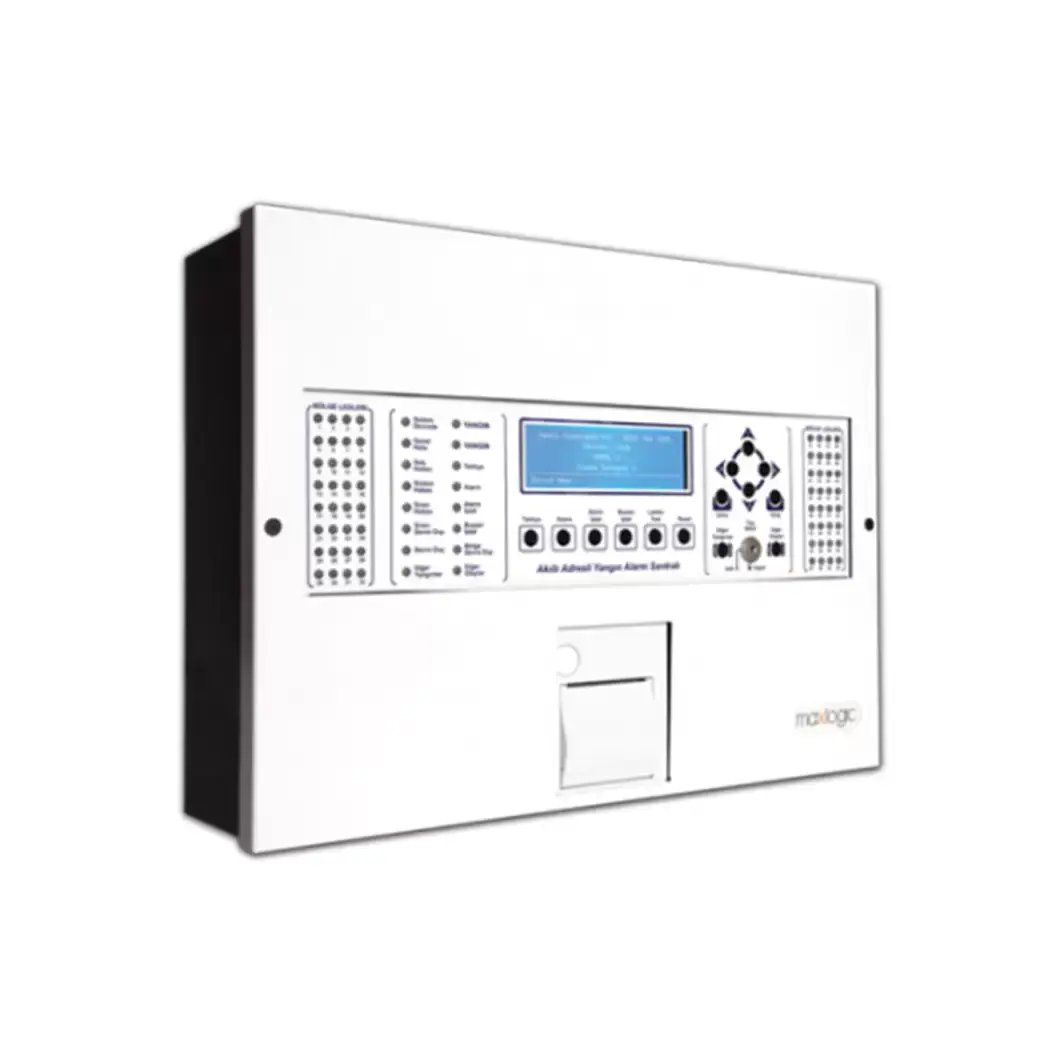

MAVİLİ ADRESLİ SANTRAL 1 ÇEVRİM 127 ADRES (MAXLOGIC) MAVML1221

Mavili ML-1221, Maxlogic akıllı adresli yangın algılama ve alarm sistemlerinde kullanılan, 1 çevrim ve 127 adres kapasitesine sahip adresli yangın alarm santralidir. Yangın alarm sistemindeki adresli dedektör, buton, siren ve giriş/çıkış modülleri gibi saha cihazlarından gelen bilgileri değerlendirerek yangın, hata ve diğer sistem durumlarının merkezi olarak izlenmesini ve yönetilmesini sağlar.

Adresli sistem yapısı sayesinde saha cihazları sistem içerisinde ayrı adreslerle tanımlanabilir. Böylece alarm veya hata durumunda olayın hangi cihazdan geldiği belirlenebilir ve yangın senaryolarına göre ilgili çıkışların kontrol edilmesi sağlanabilir.

ÜRÜN ÖZELLİKLERİ

Mavili ML-1221 Maxlogic akıllı adresli yangın alarm santrali

1 çevrim kapasitesi

127 adres kapasitesi

Maxlogic akıllı adresli sistem

VIP haberleşme protokolü

4 farklı dil seçeneği

Türkçe, İngilizce, Rusça ve Fransızca menü desteği

Kullanıcı dostu menü yapısı

Yangın alarmının hızlı algılanmasına yardımcı olan interrupt özelliği

Gece / gündüz çalışma modu

Ön alarm özelliği

Kirlilik uyarısı

64 adet programlanabilir bölge

1000 adede kadar olay kaydı hafızası

10 adet yangın senaryosu oluşturabilme

EN 54-2 ve EN 54-4 standartlarına uygunluk

ADRESLİ YANGIN ALARM SANTRALİ NE İŞE YARAR?

Yangın alarm santrali, yangın algılama sisteminin merkezi kontrol birimidir.

Adresli sistemlerde dedektörler, manuel yangın alarm butonları ve diğer adresli cihazlar santralle haberleşir. ML-1221 bu cihazlardan gelen bilgileri değerlendirerek sistemde meydana gelen yangın, hata veya diğer olayların takip edilmesini sağlar.

Örneğin bir optik duman dedektörü alarm durumuna geçtiğinde santral bu bilgiyi değerlendirerek ilgili alarmı kullanıcıya bildirir. Sistem içerisinde tanımlanan yangın senaryosuna göre sirenlerin, flaşörlü sirenlerin veya diğer kontrol modüllerinin çalışması sağlanabilir.

Bu yapı, yangın alarm sisteminin yalnızca alarm vermesini değil, aynı zamanda bağlı cihazların durumlarının merkezi olarak takip edilmesini sağlar.

1 ÇEVRİM 127 ADRES KAPASİTESİ

ML-1221 üzerinde 1 adet yangın alarm çevrimi bulunur ve bu çevrim üzerinde 127 adede kadar adres tanımlanabilir.

Adres kapasitesi, sistem içerisinde kullanılacak saha cihazlarının adreslerinin planlanmasını sağlar.

Örneğin projede bulunan adresli duman dedektörleri, sıcaklık dedektörleri, yangın alarm butonları, sirenler ve giriş/çıkış modülleri sistem tasarımına göre aynı çevrim üzerinde adreslenebilir.

Daha yüksek kapasiteye ihtiyaç duyulan uygulamalarda ML-122X ailesinde 2 çevrim ve 254 adres kapasiteli ML-1222 modeli de bulunmaktadır.

MAXLOGIC AKILLI ADRESLİ SİSTEM

ML-1221, Mavili Maxlogic akıllı adresli yangın alarm sistemi içerisinde çalışır.

Adresli sistemin temel avantajı, saha cihazlarının tek tek tanımlanabilmesidir. Böylece santral yalnızca “alarm var” bilgisi vermek yerine, sistemde tanımlanan cihazın adresini ve mahal bilgisini kullanarak olayın kaynağının belirlenmesine yardımcı olur.

Bu özellik özellikle çok sayıda dedektör ve yangın alarm cihazının bulunduğu büyük yapılarda sistemin takibini kolaylaştırır.

ÇEVRİM VE HABERLEŞME

ML-1221'in çevrimi, adresli saha cihazlarıyla haberleşme için kullanılır.

Mavili teknik dokümanında ML-12XX serisi çevrimleri için VIP haberleşme protokolü, iki telli seri senkron dijital haberleşme ve zaman tabanlı iletişim yapısı belirtilmektedir. Her çevrim için maksimum akım 200 mA olarak verilmektedir.

Çevrim üzerinde kullanılacak cihazların toplam sayısı ve enerji ihtiyacı sistem projesine göre hesaplanmalıdır.

YANGIN SENARYOLARI

ML-1221 üzerinde 10 adet yangın senaryosu oluşturulabilir.

Yangın senaryosu, belirli bir olay meydana geldiğinde sistemde hangi cihazların veya çıkışların nasıl davranacağını tanımlamak için kullanılır.

Örneğin belirli bir dedektörden alarm geldiğinde ilgili sirenlerin çalışması, yangın otomasyonuna bağlı ekipmanların kontrol edilmesi veya belirli bir bölgedeki cihazların senaryoya dahil edilmesi sağlanabilir.

Senaryolar, projenin yangın güvenliği tasarımına ve binanın kullanım özelliklerine göre yapılandırılmalıdır.

PROGRAMLANABİLİR BÖLGELER VE OLAY KAYDI

ML-122X serisinde 64 adet programlanabilir bölge ve 1000 adet olay kaydı hafızası bulunmaktadır.

Bölgeler, sistemdeki cihazların mahal veya yangın senaryosuna göre gruplandırılmasına yardımcı olur.

Olay kayıt hafızası ise sistemde meydana gelen yangın, hata ve diğer olayların takip edilmesine yardımcı olur.

Bu özellik bakım ve servis işlemlerinde geçmiş sistem olaylarının incelenmesini kolaylaştırır.

LOOPMANAGER+ LITE İLE PROGRAMLAMA

ML-1221'in devreye alma ve yapılandırma işlemlerinde LoopManager+ Lite yazılımı kullanılabilir.

Mavili'nin resmi ürün sayfasında ML-1221 ve ML-1222 modellerinin LoopManager+ Lite yazılımı ile devreye alınabildiği belirtilmektedir. Adres programlama işlemleri için ayrıca ML-1010 adres programlama cihazı ürün ailesinde yer almaktadır.

Sistem devreye alma, adresleme ve programlama işlemleri yetkili ve eğitimli teknik personel tarafından gerçekleştirilmelidir.

KULLANIM ŞEKLİ VE MONTAJ

ML-1221, yangın alarm sisteminin projesinde belirlenen uygun teknik alana monte edilir.

Santral montajı tamamlandıktan sonra çevrim bağlantıları, güç bağlantıları ve sistemde kullanılacak diğer bağlantılar proje ve üretici bağlantı şemalarına göre gerçekleştirilir.

Adresli saha cihazları çevrime bağlanır ve cihazların adresleri sisteme tanımlanır.

Cihazların mahal bilgileri ve yangın senaryoları LoopManager+ Lite üzerinden yapılandırılabilir.

Devreye alma sonrasında dedektör, yangın alarm butonu, siren, flaşör ve giriş/çıkış modülleri gibi sistem elemanlarının çalışma durumları test edilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Santral montajı ve bağlantıları yetkili teknik personel tarafından yapılmalıdır.

Çevrim bağlantıları üretici bağlantı şemasına uygun gerçekleştirilmelidir.

Çevrim üzerindeki toplam cihaz sayısı ve akım tüketimi hesaplanmalıdır.

Adresleme işlemleri sistem projesine uygun yapılmalıdır.

Cihazların mahal bilgileri doğru tanımlanmalıdır.

Yangın senaryoları devreye alma öncesinde proje ile karşılaştırılmalıdır.

Siren ve diğer çıkışların yükleri santral çıkış kapasitesine uygun olmalıdır.

Montaj tamamlandıktan sonra yangın, hata, haberleşme ve çevrim fonksiyonları test edilmelidir.

Sistem devreye alınmadan önce tüm saha cihazlarının doğru adreslerde görüldüğü kontrol edilmelidir.

ML-1221 VE ML-1222 FARKI

ML-1221: 1 çevrim, 127 adres

ML-1222: 2 çevrim, 254 adres

İki model de Maxlogic akıllı adresli yangın alarm santrali ailesindedir. ML-1221 daha düşük çevrim kapasitesine sahip modelken ML-1222 iki çevrim kapasitesi sunar.

KULLANIM ALANLARI

Hastaneler

Oteller

Okullar ve eğitim kurumları

Alışveriş merkezleri

Ofis ve iş merkezleri

Kamu binaları

Fabrikalar

Üretim tesisleri

Depolar

Lojistik merkezleri

Otoparklar

Endüstriyel tesisler

Konut ve site projeleri

Yangın alarm sistemi kurulması gereken ticari ve kurumsal yapılar

ÜRÜN BİLGİLERİ

Marka: Mavili

Seri: Maxlogic

Model: ML-1221

Ürün Kodu: MAVML1221

Ürün Tipi: Akıllı adresli yangın alarm santrali

Çevrim Sayısı: 1

Adres Kapasitesi: 127

Haberleşme: VIP

Programlanabilir Bölge: 64

Yangın Senaryosu: 10 adet

Olay Kaydı: 1000 adede kadar

Menü Dilleri: Türkçe, İngilizce, Rusça, Fransızca

Programlama: LoopManager+ Lite

Adres Programlama Cihazı: ML-1010

Standart: EN 54-2 / EN 54-4

Seri İçerisindeki 2 Çevrimli Model: ML-1222
