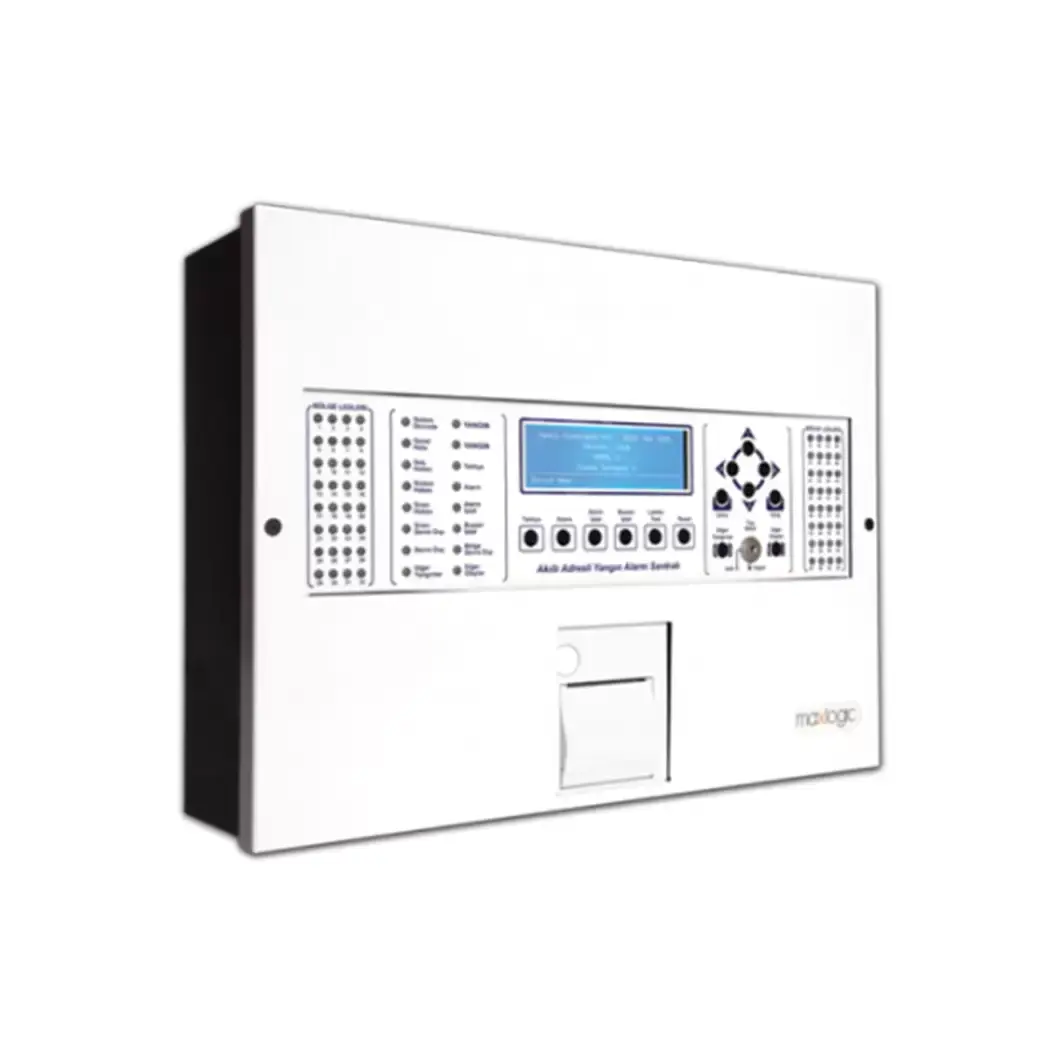

MAVİLİ ADRESLİ SANTRAL 2 ÇEVRİM 254 ADRES (MAXLOGİC) MAVML1222

Mavili ML-1222, Maxlogic akıllı adresli yangın algılama ve alarm sistemlerinde kullanılan, 2 çevrim ve 254 adres kapasitesine sahip adresli yangın alarm santralidir. Yangın alarm sisteminde bulunan adresli dedektör, yangın alarm butonu, siren, flaşörlü siren ve giriş/çıkış modülleri gibi saha cihazlarından gelen bilgileri merkezi olarak değerlendirerek yangın ve sistem durumlarının izlenmesini ve yönetilmesini sağlar.

Adresli sistem yapısı sayesinde saha cihazları ayrı adreslerle tanımlanabilir. Böylece alarm veya arıza durumunda olayın hangi cihazdan kaynaklandığının belirlenmesine yardımcı olur. Sistem içerisinde oluşturulan sebep-sonuç senaryoları ile alarm durumunda ilgili saha cihazlarının ve yangın otomasyon ekipmanlarının çalışması sağlanabilir.

ÜRÜN ÖZELLİKLERİ

Mavili ML-1222 Maxlogic akıllı adresli yangın alarm santrali

2 adet yangın alarm çevrimi

Toplam 254 adres kapasitesi

Her çevrimde 127 adres kapasitesi

Maxlogic akıllı adresli sistem

VIP haberleşme protokolü

4 farklı dil seçeneği

Türkçe, İngilizce, Rusça ve Fransızca menü desteği

Yangın alarmının hızlı algılanmasına yardımcı olan çevrim sorgulamasını kesme (interrupt) özelliği

Gece / gündüz çalışma modu

Ön alarm özelliği

Kirlilik uyarısı

64 adet programlanabilir bölge

1000 adede kadar olay kaydı hafızası

10 adet yangın senaryosu oluşturabilme

EN 54-2 ve EN 54-4 standartlarına uygunluk

ADRESLİ YANGIN ALARM SANTRALİ NE İŞE YARAR?

Yangın alarm santrali, yangın algılama ve alarm sisteminin merkezi kontrol birimidir.

ML-1222; adresli duman dedektörleri, sıcaklık dedektörleri, yangın alarm butonları, sirenler ve giriş/çıkış modülleri gibi saha cihazlarıyla haberleşerek bu cihazlardan gelen bilgileri değerlendirir.

Bir dedektör alarm durumuna geçtiğinde veya manuel yangın alarm butonuna basıldığında santral ilgili cihazdan gelen alarm bilgisini değerlendirir.

Adresli çalışma yapısı sayesinde olayın hangi cihaz veya adres üzerinden geldiğinin takip edilmesine yardımcı olur.

Santral ayrıca sistemde meydana gelen hata, uyarı ve diğer olayların kullanıcı tarafından takip edilmesini sağlar.

2 ÇEVRİM 254 ADRES KAPASİTESİ

ML-1222'nin en önemli özelliklerinden biri 2 çevrimli yapısı ve 254 adres kapasitesidir.

Her çevrim 127 adres kapasitesine sahiptir. İki çevrimin birlikte kullanılmasıyla toplam 254 adres kapasitesine ulaşılır.

Bu yapı, tek çevrimli ML-1221 modeline göre daha fazla adresli saha cihazının aynı santral içerisinde yönetilmesine olanak sağlar.

Çevrimlerin proje içerisinde ayrı ayrı planlanması sayesinde cihazların bina bölümlerine, katlara veya yangın senaryolarına göre dağıtılması mümkün olabilir.

MAXLOGIC AKILLI ADRESLİ SİSTEM

ML-1222, Mavili Maxlogic akıllı adresli yangın alarm sistemi içerisinde çalışır.

Adresli sistemlerde dedektör, buton, siren ve modüller sistem içerisinde ayrı adreslerle tanımlanır.

Bu sayede santral yalnızca genel bir alarm bilgisi vermek yerine olayın geldiği cihazın adresini takip edebilir.

Örneğin bir binanın belirli katındaki optik duman dedektörü alarm verdiğinde, santral ilgili cihazın adresini değerlendirerek olayın kaynağının belirlenmesine yardımcı olur.

Bu yapı özellikle çok sayıda yangın alarm cihazının bulunduğu ticari, endüstriyel ve kurumsal yapılarda sistem yönetimini kolaylaştırır.

ÇEVRİM YAPISI VE HABERLEŞME

ML-1222 üzerinde bulunan iki çevrim, adresli saha cihazlarıyla haberleşmek için kullanılır.

Mavili'nin teknik dokümanlarında ML-122X serisinin çevrimlerinde VIP haberleşme protokolü ve iki telli seri senkron dijital haberleşme yapısı belirtilmektedir.

Çevrimlere bağlanacak cihazların sayısı ve toplam enerji ihtiyacı sistem projesine göre hesaplanmalıdır.

254 adres kapasitesi, sistemde kullanılabilecek maksimum adres sayısını ifade eder. Projelendirme sırasında kullanılacak cihazların adresleri ve çevrim dağılımları ayrıca planlanmalıdır.

YANGIN SENARYOLARI

ML-1222 üzerinde 10 adet yangın senaryosu oluşturulabilir.

Yangın senaryoları, belirli bir alarm veya olay meydana geldiğinde sistemde hangi cihazların ve çıkışların nasıl çalışacağını belirlemek için kullanılır.

Örneğin belirli bir dedektörden alarm geldiğinde ilgili sirenlerin devreye alınması, flaşörlü sirenlerin çalıştırılması veya yangın otomasyonuna bağlı harici ekipmanların kontrol edilmesi senaryo kapsamında yapılandırılabilir.

Senaryolar, binanın yangın güvenliği projesine ve ilgili yönetmeliklere uygun olarak oluşturulmalıdır.

64 PROGRAMLANABİLİR BÖLGE

ML-122X serisi santrallerde 64 adet programlanabilir bölge bulunur.

Bölgeler, sistemde bulunan cihazların bina içerisindeki mahal, kat veya kullanım alanlarına göre gruplandırılmasına yardımcı olur.

Bu yapı özellikle çok sayıda adresli cihazın bulunduğu projelerde sistemin daha düzenli şekilde yönetilmesini sağlar.

1000 OLAY KAYDI

ML-1222, 1000 adede kadar olay kaydını hafızasında tutabilir.

Yangın, hata ve sistem içerisinde meydana gelen diğer olayların kayıt altında tutulması; bakım, servis ve sistem kontrol işlemlerinde geçmiş olayların incelenmesine yardımcı olur.

Olay kayıtları sayesinde sistemin çalışma geçmişinin takip edilmesi ve meydana gelen durumların değerlendirilmesi kolaylaşır.

LOOPMANAGER+ LITE İLE PROGRAMLAMA

ML-1222'nin devreye alma ve yapılandırma işlemlerinde LoopManager+ Lite yazılımı kullanılabilir.

Mavili'nin resmi ürün sayfasında LoopManager+ Lite yazılımının ML-1221 ve ML-1222 Maxlogic akıllı adresli santrallerinin devreye alınmasını sağladığı belirtilmektedir. Ayrıca ML-1010 adres programlama cihazı ürün ailesinde yer almaktadır.

Adresleme, programlama ve devreye alma işlemleri yetkili ve eğitimli teknik personel tarafından gerçekleştirilmelidir.

KULLANIM ŞEKLİ VE MONTAJ

ML-1222, yangın alarm sisteminin projesinde belirlenen uygun teknik alana monte edilir.

Santral montajı tamamlandıktan sonra çevrim ve diğer sistem bağlantıları üreticinin bağlantı şemalarına ve yangın alarm projesine uygun şekilde gerçekleştirilir.

Adresli saha cihazları çevrimlere bağlanır ve cihazların adresleri sisteme tanımlanır.

Cihazların mahal bilgileri ve sebep-sonuç senaryoları LoopManager+ Lite üzerinden yapılandırılabilir.

Devreye alma sonrasında dedektörler, yangın alarm butonları, sirenler, flaşörlü sirenler ve giriş/çıkış modülleri dahil olmak üzere sistemdeki saha cihazlarının çalışma durumları test edilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Santral montajı ve bağlantıları yetkili teknik personel tarafından yapılmalıdır.

Çevrim bağlantıları üretici bağlantı şemasına uygun şekilde gerçekleştirilmelidir.

İki çevrimin cihaz dağılımı proje tasarımına göre yapılmalıdır.

Her çevrimdeki cihaz sayısı ve enerji tüketimi kontrol edilmelidir.

Adresleme işlemleri sistem projesine uygun gerçekleştirilmelidir.

Cihazların mahal bilgileri doğru şekilde tanımlanmalıdır.

Yangın senaryoları proje ile uyumlu şekilde programlanmalıdır.

Siren ve diğer çıkışlara bağlanacak yükler santral çıkış kapasitesine uygun olmalıdır.

Montaj tamamlandıktan sonra yangın, hata, haberleşme ve çevrim fonksiyonları test edilmelidir.

Devreye alma öncesinde tüm saha cihazlarının doğru adreslerde görüldüğü kontrol edilmelidir.

ML-1222 VE ML-1221 FARKI

ML-1221: 1 çevrim, 127 adres

ML-1222: 2 çevrim, 254 adres

Her iki model de Maxlogic akıllı adresli yangın alarm santrali ailesindedir. ML-1222, iki çevrim ve 254 adres kapasitesiyle ML-1221'e göre daha yüksek saha cihazı kapasitesi sunar.

KULLANIM ALANLARI

Hastaneler

Oteller

Okullar ve eğitim kurumları

Alışveriş merkezleri

Ofis ve iş merkezleri

Kamu binaları

Fabrikalar

Üretim tesisleri

Depolar

Lojistik merkezleri

Otoparklar

Endüstriyel tesisler

Konut ve site projeleri

Büyük ticari ve kurumsal yapılar

Adresli yangın alarm sistemi kurulması gereken diğer yapılar

ÜRÜN BİLGİLERİ

Marka: Mavili

Seri: Maxlogic

Model: ML-1222

Ürün Kodu: MAVML1222

Ürün Tipi: Akıllı adresli yangın alarm santrali

Çevrim Sayısı: 2

Adres Kapasitesi: 254

Çevrim Başına Adres: 127

Haberleşme: VIP

Programlanabilir Bölge: 64

Yangın Senaryosu: 10 adet

Olay Kaydı: 1000 adede kadar

Menü Dilleri: Türkçe, İngilizce, Rusça, Fransızca

Programlama: LoopManager+ Lite

Adres Programlama Cihazı: ML-1010

Standart: EN 54-2 / EN 54-4
