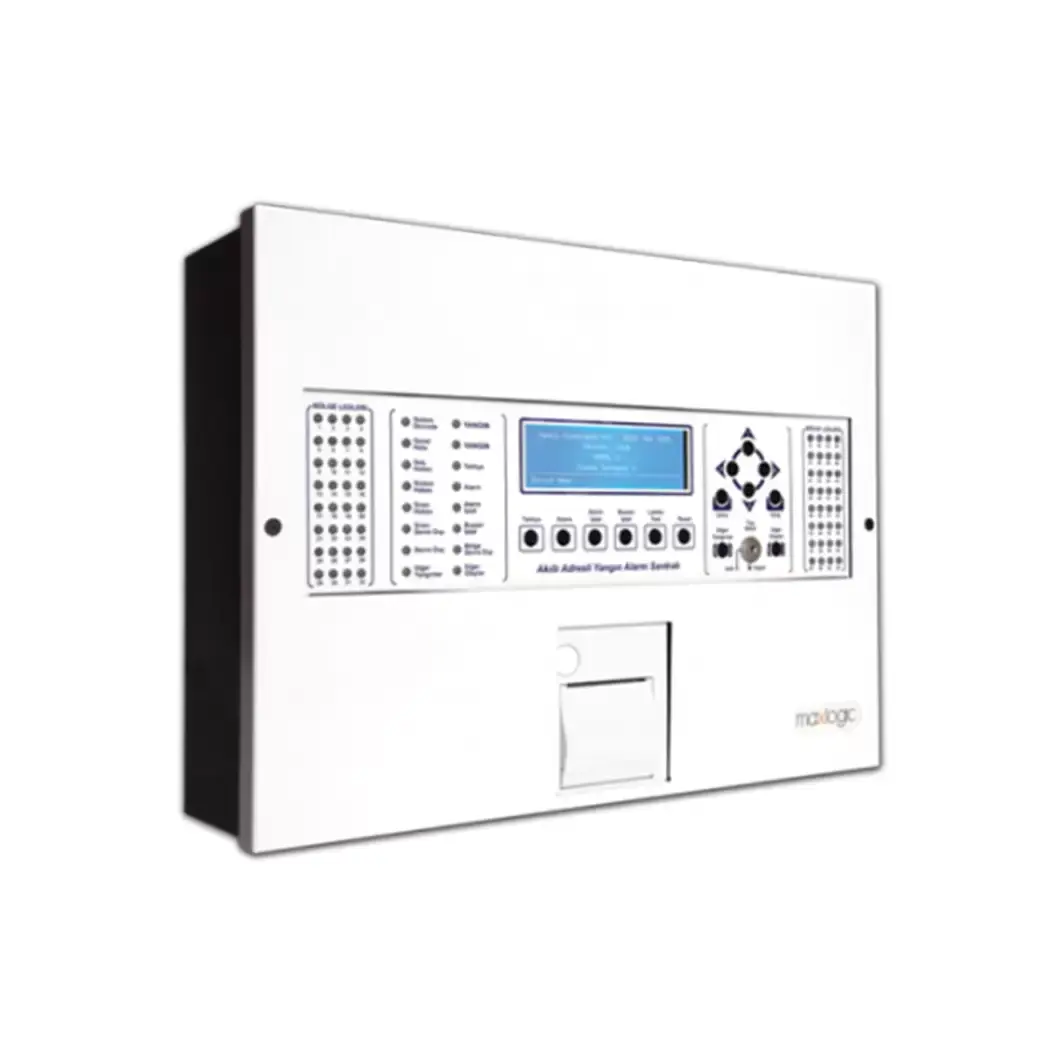

MAVİLİ ADRESLİ SANTRAL 3 ÇEVRİM 381 ADRES (MAXLOGİC) MAVML1233

Mavili ML-1233 Maxlogic Akıllı Adresli Yangın Alarm Santrali, 3 çevrim ve toplam 381 adres kapasitesiyle orta ve büyük ölçekli yangın algılama ve alarm sistemlerinin merkezi olarak yönetilmesi için tasarlanmıştır. Maxlogic adresli sistem yapısı sayesinde yangın algılama cihazları, giriş/çıkış modülleri ve diğer saha ekipmanları çevrimler üzerinden santrale bağlanarak cihaz bazında izleme ve kontrol gerçekleştirilebilir.

ML-1233 modeli, ML-123X serisinin 3 çevrimli versiyonudur. Her çevrim 127 adrese kadar desteklenir ve toplam adres kapasitesi 381'dir. Seri, 8 çevrime ve 1016 adrese kadar genişleyebilen modüler bir yapıya sahiptir. Santral EN 54-2 ve EN 54-4 standartlarına uygun olarak tasarlanmıştır.

ÜRÜN ÖZELLİKLERİ

3 çevrimli Maxlogic akıllı adresli yangın alarm santralidir.

Toplam 381 adres kapasitesine sahiptir.

Her çevrim 127 adrese kadar cihaz destekler.

Adresli saha cihazlarının merkezi olarak izlenmesini ve yönetilmesini sağlar.

Yangın alarm sistemindeki dedektör, yangın alarm butonu, siren, flaşör ve giriş/çıkış modülleri gibi adresli cihazlarla sistem yapısına göre çalışabilir.

ML-123X serisi 8 çevrime kadar genişleyebilen modüler bir yapıya sahiptir.

EN 54-2 ve EN 54-4 standartlarına uygundur.

Gerçek zamanlı saat özelliğine sahiptir.

NE İÇİN KULLANILIR?

Mavili ML-1233, yangın algılama ve alarm sistemlerinde sahadaki adresli cihazlardan gelen bilgilerin merkezi olarak değerlendirilmesi ve gerekli alarm, kontrol ve senaryo işlemlerinin yönetilmesi amacıyla kullanılır.

3 çevrimli yapısı sayesinde farklı bölümlerde bulunan yangın algılama cihazlarının ayrı çevrimler üzerinde organize edilmesine olanak sağlar. 381 adres kapasitesi, çok sayıda saha cihazının tek bir santral üzerinden yönetilmesine imkân verir.

Santral üzerinden sistemde oluşabilecek yangın, arıza ve diğer olayların takip edilmesi ve sisteme bağlı ekipmanların önceden tanımlanan çalışma senaryolarına göre yönetilmesi sağlanabilir.

ADRESLİ SİSTEM NASIL ÇALIŞIR?

Adresli yangın alarm sistemlerinde her saha cihazı sistem içerisinde kendine ait bir adres üzerinden tanımlanır.

Dedektörlerden veya diğer adresli cihazlardan gelen bilgiler santrale iletilir. Santral, gelen bilgiyi cihazın adresi üzerinden değerlendirerek olayın hangi cihaz veya noktadan geldiğinin belirlenmesine yardımcı olur.

Bu yapı, yalnızca belirli bir bölgenin alarm verdiğini göstermek yerine sistemdeki ilgili adresin takip edilmesini sağlar.

ML-1233 üzerinde bulunan 3 çevrim sayesinde saha cihazları farklı çevrimler üzerinde dağıtılarak sistemin daha düzenli şekilde yapılandırılması sağlanabilir.

3 ÇEVRİM VE 381 ADRES KAPASİTESİ

ML-1233'ün 3 çevrimli yapısında:

1. Çevrim: 127 adrese kadar

2. Çevrim: 127 adrese kadar

3. Çevrim: 127 adrese kadar

Toplam: 381 adres

Adres kapasitesi, sistem projesine ve kullanılan cihazların adres tüketimine göre değerlendirilmelidir.

SENARYO VE SİSTEM YÖNETİMİ

Maxlogic adresli yangın alarm sistemlerinde santral, yalnızca alarm bilgisini göstermekle kalmayıp sistemde tanımlanan çalışma senaryolarının uygulanmasına da olanak sağlar.

Örneğin yangın alarmı durumunda proje kapsamında tanımlanan harici ekipmanların kontrol edilmesi, ilgili uyarı cihazlarının çalıştırılması veya belirli sistemlerin devreye alınması gibi işlemler adresli giriş/çıkış modülleri üzerinden gerçekleştirilebilir.

Bu işlemlerin nasıl çalışacağı, yangın alarm projesinde oluşturulan neden-sonuç ilişkilerine ve sistem programlamasına bağlıdır.

KULLANIM ALANLARI

Oteller

Hastaneler

Okullar ve eğitim kurumları

Kamu binaları

Ofis ve iş merkezleri

Alışveriş merkezleri

Fabrikalar ve üretim tesisleri

Depolar ve lojistik merkezleri

Endüstriyel tesisler

Site ve büyük konut projeleri

Otoparklar

Çok bölümlü ticari yapılar

MONTAJ VE SİSTEM KURULUMU

Santral montajı, yangın alarm projesine ve üretici bağlantı dokümanlarına uygun şekilde gerçekleştirilmelidir.

Çevrim kablolaması yapılmadan önce kullanılacak adresli cihazların toplam adres kapasitesi ve çevrim dağılımları belirlenmelidir.

Dedektörler, yangın alarm butonları, sirenler ve giriş/çıkış modülleri gibi cihazların ilgili çevrime doğru şekilde bağlanması gerekir.

Saha cihazlarının adresleme işlemleri tamamlandıktan sonra santral üzerinden cihazların sistemde doğru şekilde tanındığı kontrol edilmelidir.

Devreye alma işlemi sırasında yangın, arıza, iletişim ve saha cihazlarının çalışma durumları test edilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Santral montajı yetkili veya konusunda uzman personel tarafından yapılmalıdır.

Çevrim kablolaması proje ve üretici bağlantı şemalarına uygun gerçekleştirilmelidir.

Adres çakışması oluşturulmamalıdır.

Kablo güzergâhları ve bağlantılar yangın alarm sisteminin gerektirdiği uygulama şartlarına uygun seçilmelidir.

Enerji bağlantısı yapılmadan önce tüm saha bağlantıları kontrol edilmelidir.

Devreye alma sonrasında tüm cihazların santral üzerinden doğru adres ve durum bilgisi verdiği kontrol edilmelidir.

ML-1233'ÜN DİĞER ML-123X MODELLERİNDEN FARKI

ML-1231: 1 çevrim – 127 adres

ML-1232: 2 çevrim – 254 adres

ML-1233: 3 çevrim – 381 adres

ML-1234: 4 çevrim – 508 adres

ML-1235: 5 çevrim – 635 adres

ML-1236: 6 çevrim – 762 adres

ML-1237: 7 çevrim – 889 adres

ML-1238: 8 çevrim – 1016 adres

Bu nedenle ML-1233, serinin 3 çevrim ve 381 adres kapasiteli standart modelidir. Network özellikli ML-1233.N modeli ise ayrı bir ürün varyantıdır; ML-1233 ile aynı ürün olarak değerlendirilmemelidir.

ÜRÜN BİLGİLERİ

Marka: Mavili

Seri: Maxlogic

Model: ML-1233

Ürün Kodu: MAVML1233

Ürün Tipi: Akıllı adresli yangın alarm santrali

Çevrim Sayısı: 3

Adres Kapasitesi: 381

Çevrim Başına Adres: 127

Seri Yapısı: ML-123X

Maksimum Seri Kapasitesi: 8 çevrim / 1016 adres

Standartlar: EN 54-2, EN 54-4

Gerçek Zamanlı Saat: Mevcut

Sistem Tipi: Adresli yangın algılama ve alarm sistemi
