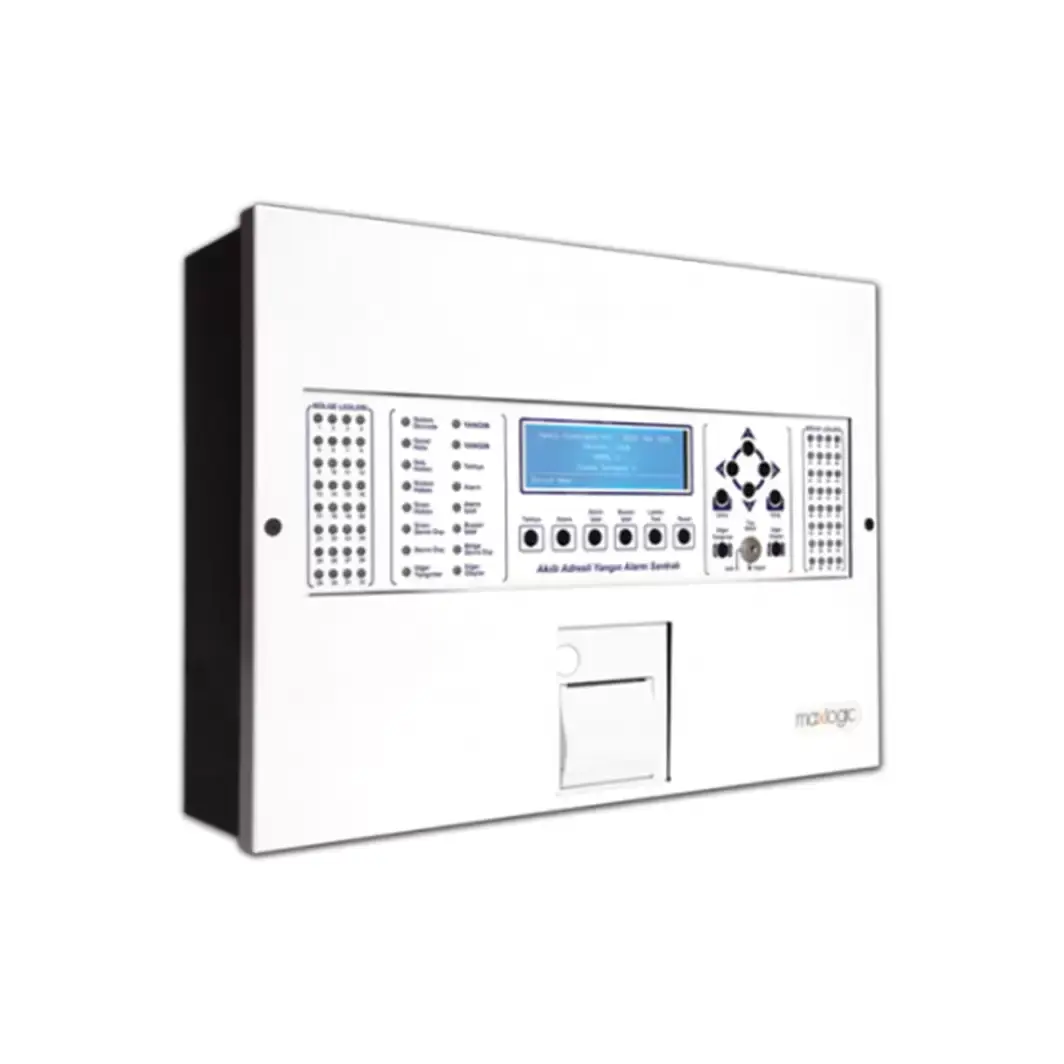

MAVİLİ ADRESLİ SANTRAL 4 ÇEVRİM 508 ADRES (MAXLOGİC) ML1234

Mavili ML-1234 Maxlogic Akıllı Adresli Yangın Alarm Santrali, 4 çevrim ve toplam 508 adres kapasitesiyle adresli yangın algılama ve alarm sistemlerinin merkezi yönetimi için kullanılan bir yangın alarm santralidir. Maxlogic adresli sistem yapısı sayesinde sahadaki yangın algılama ve alarm cihazlarının santral üzerinden izlenmesi, yönetilmesi ve sistem senaryolarına göre kontrol edilmesi sağlanır.

ML-1234, ML-123X serisinin 4 çevrimli modelidir. Her çevrim 127 adrese kadar desteklenir ve toplamda 508 adres kapasitesine ulaşır. ML-123X serisi, modüler yapısı sayesinde 8 çevrime ve 1016 adrese kadar farklı kapasite seçenekleri sunar.

ÜRÜN ÖZELLİKLERİ

4 çevrimli Maxlogic akıllı adresli yangın alarm santralidir.

Toplam 508 adres kapasitesine sahiptir.

Her çevrim 127 adrese kadar cihaz destekler.

Adresli yangın algılama ve alarm sistemlerinin merkezi yönetimini sağlar.

Sahadaki adresli cihazlardan gelen alarm ve durum bilgilerinin santral üzerinden takip edilmesine olanak verir.

Yangın alarm sistemi içerisinde kullanılan adresli dedektörler, butonlar, sirenler ve giriş/çıkış modülleriyle sistem yapısına göre çalışabilir.

ML-123X serisi 8 çevrime kadar genişleyebilen modüler yapıdadır.

Mavili'nin resmi ürün bilgisine göre EN 54-2 ve EN 54-4 standartlarına uygundur.

Gerçek zamanlı saat özelliğine sahiptir.

NE İÇİN KULLANILIR?

Mavili ML-1234, binalarda ve tesislerde kurulan adresli yangın algılama ve alarm sistemlerinin merkezi kontrolünü sağlamak amacıyla kullanılır.

Santrale bağlı adresli saha cihazlarından gelen bilgiler değerlendirilerek yangın, arıza ve diğer sistem durumlarının takip edilmesine olanak sağlar.

Adresli sistem yapısı sayesinde olayın bağlı olduğu cihazın adresi üzerinden takip edilmesi mümkün olur. Böylece yangın alarm sisteminin hangi cihazdan veya noktadan bilgi gönderdiğinin belirlenmesine yardımcı olur.

508 adres kapasitesi sayesinde çok sayıda saha cihazının tek bir santral altında organize edilmesine olanak tanır.

ADRESLİ SİSTEM ÇALIŞMA PRENSİBİ

Adresli yangın alarm sistemlerinde sisteme bağlı cihazlar kendilerine ait adresler üzerinden tanımlanır.

Dedektör, yangın alarm butonu, giriş modülü veya diğer adresli cihazlardan gelen bilgiler çevrim üzerinden santrale iletilir.

ML-1234, gelen bilgileri cihaz adresleri üzerinden değerlendirerek sistem durumunun takip edilmesini sağlar.

Yangın veya farklı bir alarm durumu oluştuğunda santral, ilgili cihazdan gelen bilgiyi değerlendirerek sistemde tanımlanan alarm ve kontrol işlemlerinin uygulanmasına olanak verir.

4 ÇEVRİM VE 508 ADRES KAPASİTESİ

ML-1234'ün 4 çevrimli yapısında:

1. Çevrim: 127 adrese kadar

2. Çevrim: 127 adrese kadar

3. Çevrim: 127 adrese kadar

4. Çevrim: 127 adrese kadar

Toplam: 508 adres

Adres kapasitesi, projede kullanılan cihazların adres ihtiyaçlarına ve sistem tasarımına göre değerlendirilmelidir.

SİSTEM YÖNETİMİ VE SENARYOLAR

ML-1234, adresli yangın alarm sistemindeki saha cihazlarının merkezi olarak yönetilmesine olanak sağlar.

Yangın alarm sisteminde oluşturulan senaryoya bağlı olarak adresli giriş/çıkış modülleri üzerinden harici ekipmanların kontrol edilmesi mümkün olabilir.

Örneğin yangın senaryosuna göre fanların durdurulması, belirli ekipmanların kontrol edilmesi veya farklı sistemlerin devreye alınması gibi işlemler, projede kullanılan uygun kontrol modülleri ve programlama üzerinden gerçekleştirilebilir.

Bu işlemlerin kapsamı, yangın alarm projesinde oluşturulan neden-sonuç senaryolarına ve kullanılan saha ekipmanlarına bağlıdır.

KULLANIM ALANLARI

Oteller

Hastaneler

Okullar ve eğitim kurumları

Kamu binaları

Ofis ve iş merkezleri

Alışveriş merkezleri

Fabrikalar

Üretim tesisleri

Depolar ve lojistik merkezleri

Endüstriyel tesisler

Otoparklar

Site ve büyük konut projeleri

Çok bölümlü ticari yapılar

MONTAJ VE KURULUM

Santral montajı ve devreye alma işlemleri yangın alarm projesine ve üretici bağlantı dokümanlarına uygun olarak gerçekleştirilmelidir.

4 çevrim üzerinde kullanılacak saha cihazlarının dağılımı proje aşamasında belirlenmelidir.

Adresli cihazların doğru çevrime bağlanması ve adreslerinin sistem içerisinde çakışmayacak şekilde tanımlanması gerekir.

Kurulum sonrasında santral üzerinden saha cihazlarının doğru şekilde algılandığı kontrol edilmelidir.

Yangın alarmı, arıza, iletişim ve bağlı cihazların durumları sistem devreye alma sırasında test edilmelidir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Santral montajı ve devreye alma işlemleri konusunda uzman veya yetkili personel tarafından yapılmalıdır.

Çevrim bağlantıları üretici bağlantı şemalarına ve yangın alarm projesine uygun gerçekleştirilmelidir.

Adresli cihazların adresleri çakışmamalıdır.

Kablo bağlantıları ve saha cihazlarının bağlantı noktaları devreye alma öncesinde kontrol edilmelidir.

Santral enerjilendirilmeden önce tüm bağlantıların doğruluğu kontrol edilmelidir.

Devreye alma sonrasında tüm çevrimlerdeki cihazların santral tarafından doğru şekilde tanındığı kontrol edilmelidir.

ML-1234'ÜN ML-123X SERİSİNDEKİ YERİ

ML-1231: 1 çevrim – 127 adres

ML-1232: 2 çevrim – 254 adres

ML-1233: 3 çevrim – 381 adres

ML-1234: 4 çevrim – 508 adres

ML-1235: 5 çevrim – 635 adres

ML-1236: 6 çevrim – 762 adres

ML-1237: 7 çevrim – 889 adres

ML-1238: 8 çevrim – 1016 adres

Mavili'nin resmi ürün dokümanında ML-1234 modeli doğrudan 4 çevrim, 508 adres olarak listelenmektedir. Network özellikli ML-1234.N ve printerlı farklı modeller ise ayrı ürün varyantlarıdır.

ÜRÜN BİLGİLERİ

Marka: Mavili

Seri: Maxlogic

Model: ML-1234

Ürün Tipi: Akıllı adresli yangın alarm santrali

Çevrim Sayısı: 4

Adres Kapasitesi: 508

Çevrim Başına Adres: 127

Seri: ML-123X

Serinin Maksimum Kapasitesi: 8 çevrim / 1016 adres

Standartlar: EN 54-2, EN 54-4

Gerçek Zamanlı Saat: Mevcut

Sistem Tipi: Adresli yangın algılama ve alarm sistemi
