MAVİLİ MAXLOGIC 40'LI KOMPLE ADRESLİ YANGIN ALARM SİSTEMİ SETİ – 127 ADRES / 200 MT KABLO

Mavili Maxlogic 40'lı Komple Adresli Yangın Alarm Sistemi Seti, adresli yangın algılama ve alarm sistemi kurulumu için ihtiyaç duyulan temel santral, algılama, ihbar, alarm ve kablolama ekipmanlarını tek bir set içerisinde sunar.

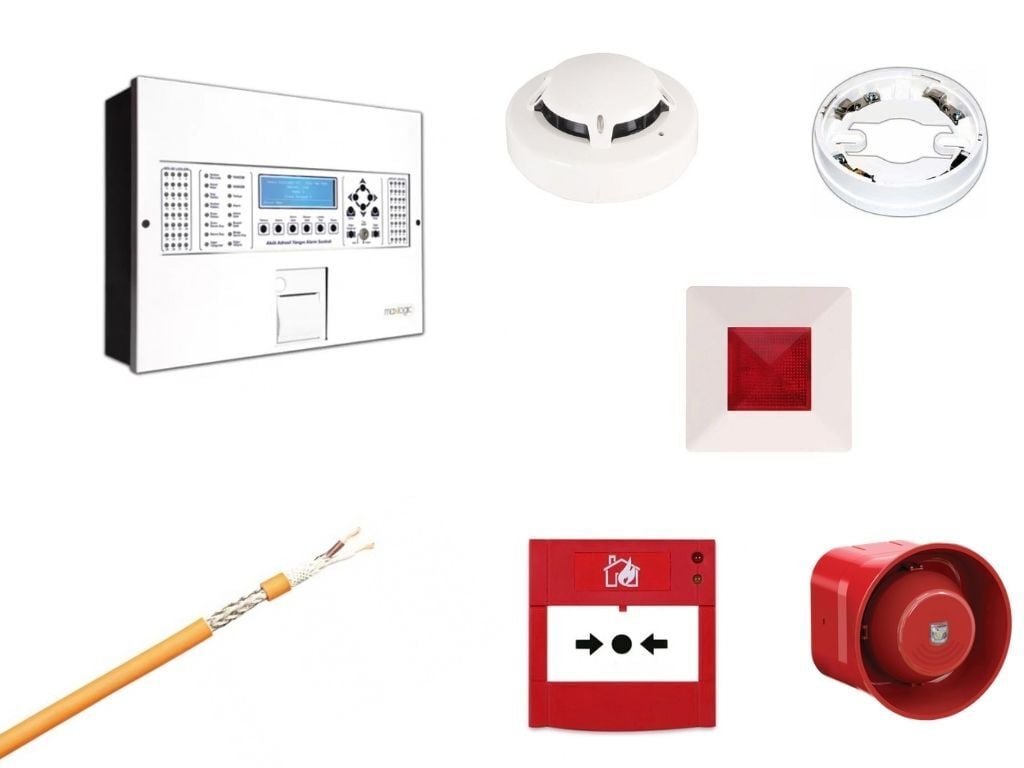

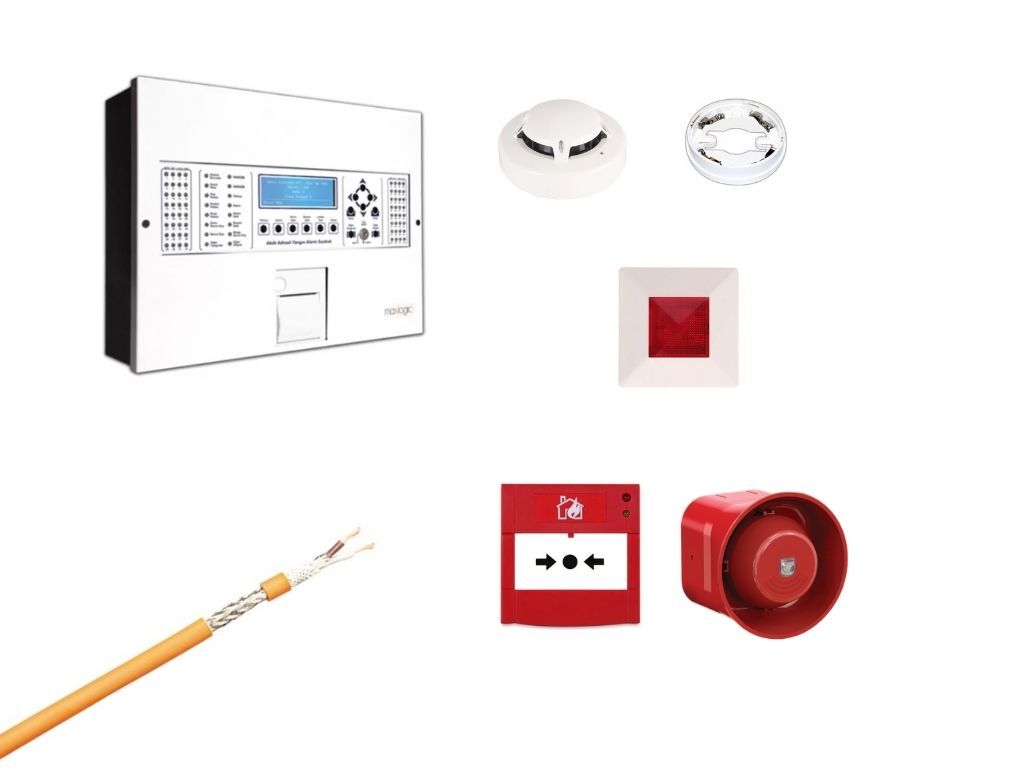

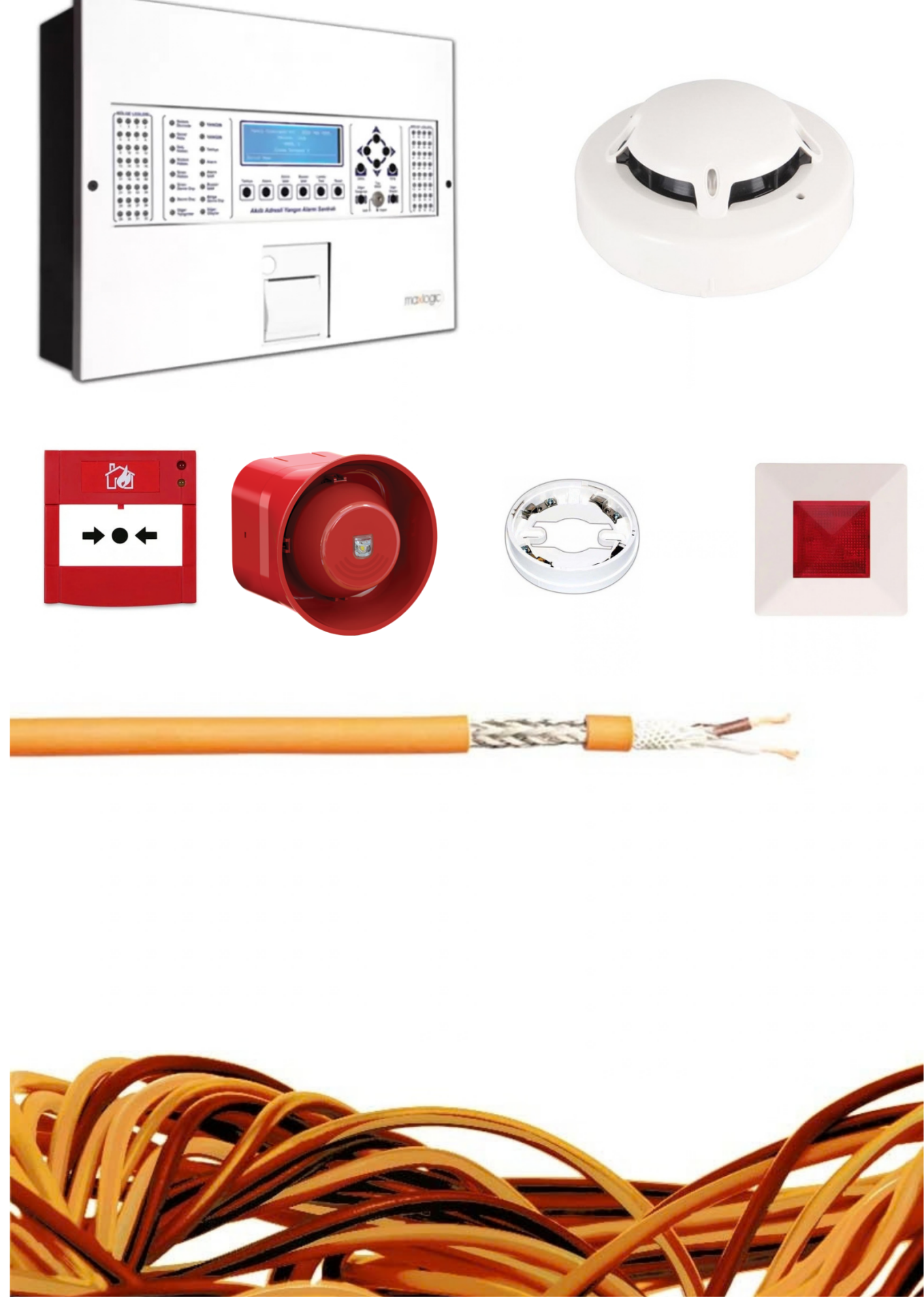

Set içerisinde 1 adet Mavili Maxlogic ML-1221 adresli yangın alarm santrali, 40 adet ML110-SCI adresli optik duman dedektörü, 40 adet ML0140 dedektör soketi, 4 adet MG4000.A adresli paralel ihbar lambası, 4 adet ML1710-SCI resetlenebilir adresli yangın alarm butonu, 4 adet ML1430-SCI adresli flaşörlü siren ve 200 metre Reçber 112051 yangın alarm kablosu bulunmaktadır.

ML-1221 santral 1 çevrim ve 127 adres kapasitesine sahiptir. Bu nedenle set, 40 adet dedektör ve diğer adresli saha cihazlarının oluşturduğu sistem yapısının merkezi olarak yönetilmesine uygun bir temel çözüm sunar. Mavili'nin resmi ürün bilgilerine göre ML-1221, Maxlogic akıllı adresli yangın alarm santralinin 1 çevrim / 127 adresli modelidir.

SET İÇERİĞİ

1 Adet Mavili Maxlogic Adresli Yangın Alarm Santrali – ML1221

1 çevrimli ve 127 adres kapasiteli Maxlogic akıllı adresli yangın alarm santralidir. Sisteme bağlı adresli saha cihazlarından gelen bilgilerin değerlendirilmesini, yangın ve arıza durumlarının takip edilmesini ve yangın alarm sisteminin merkezi olarak yönetilmesini sağlar.

40 Adet Mavili Adresli Optik Duman Dedektörü Kısa Devre İzolatörlü – ML110-SCI

Ortamda oluşabilecek dumanı algılamak amacıyla kullanılan adresli optik duman dedektörleridir. Kısa devre izolatörlü yapısı, adresli çevrim üzerindeki kısa devre durumlarında ilgili bölümün izole edilmesine yardımcı olur.

Mavili'nin adresli optik duman dedektörleri fotoelektrik prensiple çalışır ve algılama haznesi toz, böcek ve diğer dış etkenlere karşı korunacak şekilde tasarlanmıştır.

40 Adet Mavili Optik Duman Dedektörü Soketi – ML0140

ML serisi dedektörlerin montajı ve elektriksel bağlantısı için kullanılan dedektör soketidir. Her dedektör için bir adet ML0140 soket bulunması sayesinde 40 dedektörün tamamı için gerekli montaj altyapısı sette hazır olarak sunulur.

Mavili'nin resmi ürün kataloğunda ML-0140, ML serisi dedektörler için Maxlogic dedektör soketi olarak belirtilmektedir.

4 Adet Mavili Adresli Paralel İhbar Lambası – MG4000.A

Dedektörlerin bulunduğu alanın doğrudan görülemediği durumlarda, ilgili dedektörün alarm durumunun uzaktan görsel olarak takip edilmesine yardımcı olan paralel ihbar lambasıdır.

Özellikle asma tavan üzeri, teknik hacim, kapalı alan veya erişimi sınırlı bölümlerde bulunan dedektörlerin alarm durumunun dışarıdan takip edilmesi amacıyla kullanılabilir.

Mavili'nin ürün kataloğunda MG-4000.A, akıllı adresli sistem için Mavigard paralel ihbar lambası olarak listelenmektedir.

4 Adet Mavili Adresli Yangın Alarm Butonu Kısa Devre İzolatörlü Resetlenebilir – ML1710-SCI

Yangının veya yangın şüphesinin kullanıcı tarafından manuel olarak sisteme bildirilmesini sağlayan adresli yangın alarm butonudur.

Resetlenebilir yapısı sayesinde aktivasyon sonrasında butonun uygun şekilde resetlenerek tekrar kullanılmasına olanak sağlar. Kısa devre izolatörü, adresli çevrim üzerindeki kısa devre durumlarına karşı çevrim sürekliliğinin korunmasına yardımcı olur.

Mavili, ML-1710.SCI modelini kısa devre izolatörlü akıllı adresli yangın alarm butonu olarak listeler ve ürün grubunun EN 54-11 / EN 54-17 standartlarına uygun olduğunu belirtir.

4 Adet Mavili Adresli Flaşörlü Siren Kısa Devre İzolatörlü – ML1430-SCI

Yangın alarmı durumunda hem sesli hem de ışıklı uyarı sağlayan adresli alarm cihazıdır.

Flaşörlü yapı sayesinde sesli alarmın yanı sıra görsel uyarı da oluşturur. Kısa devre izolatörlü ML1430-SCI modeli, Maxlogic adresli sistem içerisinde kullanılmak üzere tasarlanmıştır.

Mavili'nin resmi ürün listesinde ML-1430.SCI, kısa devre izolatörlü adresli sesli/ışıklı alarm cihazı olarak yer almaktadır.

200 Metre Reçber Yangın Kablosu – 2X2X0.8+0.8MM J-H(ST)H FE180 HF – 112051

Set içerisinde sistemin saha kablolamasında kullanılmak üzere 200 metre Reçber 112051 yangın alarm kablosu bulunmaktadır.

Kablo, 2X2X0,80 mm + 0,80 mm yapısındadır. Reçber ürün listesinde 112051 koduyla JE-H(St)H...Bd FE180 PH120 2X2X0,80 mm + 0,80 mm olarak yer almaktadır.

SETİN ÇALIŞMA PRENSİBİ

Bu set, Mavili Maxlogic adresli yangın alarm sistemi mantığı üzerine kuruludur.

Sistemin merkezinde ML-1221 adresli yangın alarm santrali bulunur. Dedektörler, yangın alarm butonları, flaşörlü sirenler ve diğer adresli ekipmanlar çevrim üzerinden santral ile haberleşir.

Duman dedektörü ortamda yangın belirtisi oluşturabilecek dumanı algıladığında ilgili cihaz üzerinden alarm bilgisi santrale iletilir.

Yangın alarm butonu ise yangını gören veya yangın durumunu fark eden kişinin sistemi manuel olarak alarma geçirmesine olanak sağlar.

Santral gelen bilgileri değerlendirerek sistemde oluşan olayın takip edilmesini ve projede tanımlanan alarm senaryolarının uygulanmasını sağlar.

Flaşörlü sirenler alarm durumunda sesli ve görsel uyarı verir.

Paralel ihbar lambaları ise özellikle doğrudan görülemeyen dedektörlerin alarm durumunun dışarıdan takip edilmesine yardımcı olur.

127 ADRES KAPASİTESİ

ML-1221 santral 1 çevrim ve 127 adres kapasitesine sahiptir.

Bu set içerisinde bulunan adresli cihazlar:

40 adet adresli duman dedektörü

4 adet adresli yangın alarm butonu

4 adet adresli flaşörlü siren

4 adet adresli paralel ihbar lambası

şeklindedir.

Buradaki toplam ürün adedi ile adres tüketiminin aynı şey olmadığı unutulmamalıdır. Sistemin gerçek adresleme ve çevrim kapasitesi, kullanılan cihazların teknik adresleme yapısına ve proje tasarımına göre değerlendirilmelidir.

KISA DEVRE İZOLATÖRÜNÜN GÖREVİ

Set içerisinde bulunan ML110-SCI, ML1710-SCI ve ML1430-SCI modellerinde kısa devre izolatörü bulunmaktadır.

Adresli yangın alarm çevriminde meydana gelebilecek kısa devre durumlarında izolatör, etkilenen bölümün ayrıştırılmasına yardımcı olarak çevrimin geri kalan kısmındaki cihazların haberleşmesinin korunmasına katkı sağlar.

Bu özellik özellikle çok sayıda cihazın bulunduğu adresli yangın alarm sistemlerinde çevrim sürekliliği açısından önemlidir.

40 DEDEKTÖRLÜ SİSTEM YAPISI

Setin merkezinde bulunan ML-1221 santral, 127 adres kapasitesi sayesinde sette yer alan 40 adet adresli duman dedektörünün yanı sıra diğer adresli saha cihazlarının da aynı sistem içerisinde yapılandırılmasına olanak tanır.

40 adet dedektörün tamamı için 40 adet ML0140 soket verilmiştir.

Bu sayede her dedektör için ayrı montaj ve bağlantı soketi set içerisinde hazır bulunmaktadır.

PARALEL İHBAR LAMBALARI NEDEN KULLANILIR?

Dedektörün bulunduğu alanın kolayca görülemediği uygulamalarda alarm durumunun dışarıdan takip edilmesi gerekebilir.

Örneğin dedektör asma tavan üzerinde veya kapalı bir teknik bölüm içerisinde bulunuyorsa paralel ihbar lambası, dedektörün alarm durumunun daha görünür bir noktadan takip edilmesine yardımcı olur.

Set içerisinde 4 adet MG4000.A bulunması, projede ihtiyaç duyulan belirli dedektör noktalarında uzaktan görsel bildirim oluşturulmasına olanak sağlar.

KULLANIM ALANLARI

Apartman ve site projeleri

Villa ve konut projeleri

Ofis ve iş merkezleri

Mağazalar

Oteller

Okullar ve eğitim kurumları

Kamu binaları

Hastaneler

Depolar

Atölyeler

Üretim tesisleri

Endüstriyel tesisler

Otoparklar

Ticari yapılar

Orta ölçekli adresli yangın alarm projeleri

MONTAJ VE KURULUM

Setin kurulumu yangın alarm projesine, üretici bağlantı şemalarına ve ilgili uygulama kurallarına uygun şekilde yapılmalıdır.

ML0140 soketleri dedektör montaj noktalarına yerleştirilir ve ML110-SCI dedektörleri soketlere monte edilir.

Yangın alarm butonları kullanıcıların kolayca ulaşabileceği ve yangın durumunda hızlı şekilde kullanılabilecek noktalara yerleştirilir.

Flaşörlü sirenler alarm durumunda sesli ve görsel uyarının gerekli olduğu alanlara monte edilir.

Paralel ihbar lambaları, ilgili dedektörün alarm durumunun uzaktan takip edilmesinin gerektiği noktalara yerleştirilir.

Saha cihazlarının bağlantıları Reçber yangın alarm kablosu kullanılarak proje ve üretici bağlantı şemalarına göre gerçekleştirilir.

Tüm saha cihazları santral üzerinden adreslenir ve devreye alma sırasında cihazların doğru şekilde tanındığı kontrol edilir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Yangın alarm sistemi kurulumu konusunda uzman ve yetkili kişiler tarafından yapılmalıdır.

Çevrim kablolaması üretici bağlantı şemasına uygun gerçekleştirilmelidir.

Adresli cihazların adresleri sistem içerisinde çakışmayacak şekilde tanımlanmalıdır.

Dedektörlerin montaj noktaları ortam şartları ve yangın algılama projesine göre belirlenmelidir.

Dedektörler montaj sonrasında fiziksel olarak zarar görmeyecek şekilde korunmalıdır.

Yangın alarm butonları kolay erişilebilir noktalara yerleştirilmelidir.

Siren ve flaşörlerin konumlandırılması proje gereksinimlerine göre yapılmalıdır.

Devreye alma sonrasında tüm dedektör, buton, siren ve paralel ihbar lambalarının çalışma durumları test edilmelidir.

SETİN AVANTAJI

Bu set, ayrı ayrı ürün seçimi yapmak yerine temel adresli yangın alarm sistemi ekipmanlarının tek paket altında bir araya getirilmesini sağlar.

40 adet duman dedektörü ve 40 adet dedektör soketi sayesinde algılama noktaları için temel ekipmanlar hazırdır.

4 adet yangın alarm butonu manuel alarm bildirimi için kullanılabilir.

4 adet flaşörlü siren sesli ve görsel alarm bildirimi sağlar.

4 adet paralel ihbar lambası görünmeyen dedektör noktalarının uzaktan takip edilmesine yardımcı olur.

1 adet ML-1221 santral ise sistemin merkezi yönetimini sağlar.

200 metre Reçber yangın alarm kablosu saha cihazlarının bağlantısı için sete dahil edilmiştir.

SET İÇERİĞİ ÖZETİ

1 Adet Mavili Maxlogic ML1221 – 1 Çevrim / 127 Adres Adresli Yangın Alarm Santrali

40 Adet Mavili ML110-SCI – Adresli Optik Duman Dedektörü, Kısa Devre İzolatörlü

40 Adet Mavili ML0140 – Optik Duman Dedektörü Soketi

4 Adet Mavili MG4000.A – Adresli Paralel İhbar Lambası

4 Adet Mavili ML1710-SCI – Adresli, Resetlenebilir, Kısa Devre İzolatörlü Yangın Alarm Butonu

4 Adet Mavili ML1430-SCI – Adresli, Kısa Devre İzolatörlü Flaşörlü Siren

200 Metre Reçber 112051 – 2X2X0.8+0.8MM J-H(ST)H FE180 HF Yangın Kablosu

ÜRÜN BİLGİLERİ

Marka: Mavili / Reçber

Sistem: Mavili Maxlogic Akıllı Adresli Yangın Alarm Sistemi

Santral Modeli: ML-1221

Santral Kapasitesi: 1 Çevrim / 127 Adres

Duman Dedektörü: ML110-SCI

Dedektör Soketi: ML0140

Paralel İhbar Lambası: MG4000.A

Yangın Alarm Butonu: ML1710-SCI

Flaşörlü Siren: ML1430-SCI

Yangın Kablosu: Reçber 112051

Kablo Miktarı: 200 Metre

Dedektör Miktarı: 40 Adet

Dedektör Soketi: 40 Adet

Paralel İhbar Lambası: 4 Adet

Yangın Alarm Butonu: 4 Adet

Flaşörlü Siren: 4 Adet
