REÇBER YANGIN KABLOSU 2X2X0.8+0.8MM J-H(ST)H FE180 HF 500MT MAKARA 112051MAK
Reçber 112051MAK 2x2x0.8+0.8 Yangın Kablosu 500 m Makara
Acaroğlu Elektrik olarak Reçber 112051MAK 2x2x0.8+0.8 Yangın Kablosu 500 m Makara ürününü, yalnızca adındaki bir değere bakılarak değil, yapılacak iş ve birlikte kullanılacağı parçalarla beraber değerlendirmenizi öneriyoruz. 112051MAK için bu açıklamada çalışma düzenini, yapısını, teknik bilgilerini ve kullanım alanlarını ayrı başlıklarda ele aldık. Amacımız, satın alma öncesinde hangi özellikleri karşılaştırmanız gerektiğini anlaşılır biçimde sunmak ve benzer görünen ürünler arasındaki farkları açıklamaktır.
112051MAK — Çalışma Prensibi
Haberleşme veya kontrol devresindeki işaretler, ürünün tanımlanan iletken ve yalıtım düzeni üzerinden taşınır. 112051MAK seçilirken bu temel işlev ile ürünün kullanılacağı sistemin ihtiyacı birlikte düşünülmelidir. Bir parçanın kendi görevini yerine getirmesi, bağlı bulunduğu bütün sistemin tek başına doğru tasarlandığı anlamına gelmez. 112051MAK ile birlikte çalışan diğer bileşenlerin bağlantı, ölçü ve çalışma koşulları da sonucu etkiler.
FE180, halojensiz kılıf ve devre bütünlüğü farklı değerlendirmelerdir; belge süresi doğrulanmadan ek bir süre veya sınıf atanmaz. 112051MAK değerlendirmesinde bu ayrım, benzer isimli ürünlerin aynı işi aynı koşullarda yapacağı varsayımını önler. Kullanım şekli belirlenirken sadece ürünün görünümü veya katalogdaki kısa adı yeterli değildir. ürün için tercih yapılmadan önce beklenen işlev, çalışma ortamı ve eşleşecek parça tanımlanmalı; ardından ilgili teknik değerler karşılaştırılmalıdır.
112051MAK — Ürün ve Malzeme Yapısı

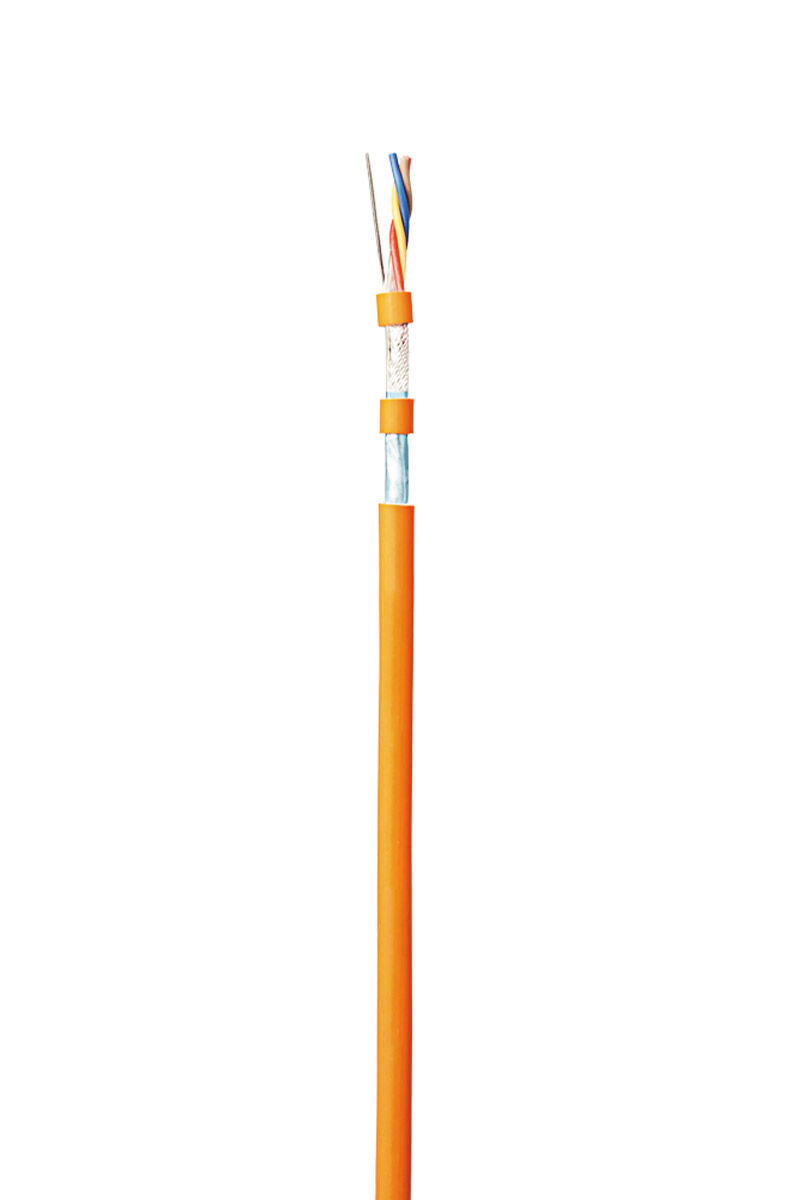

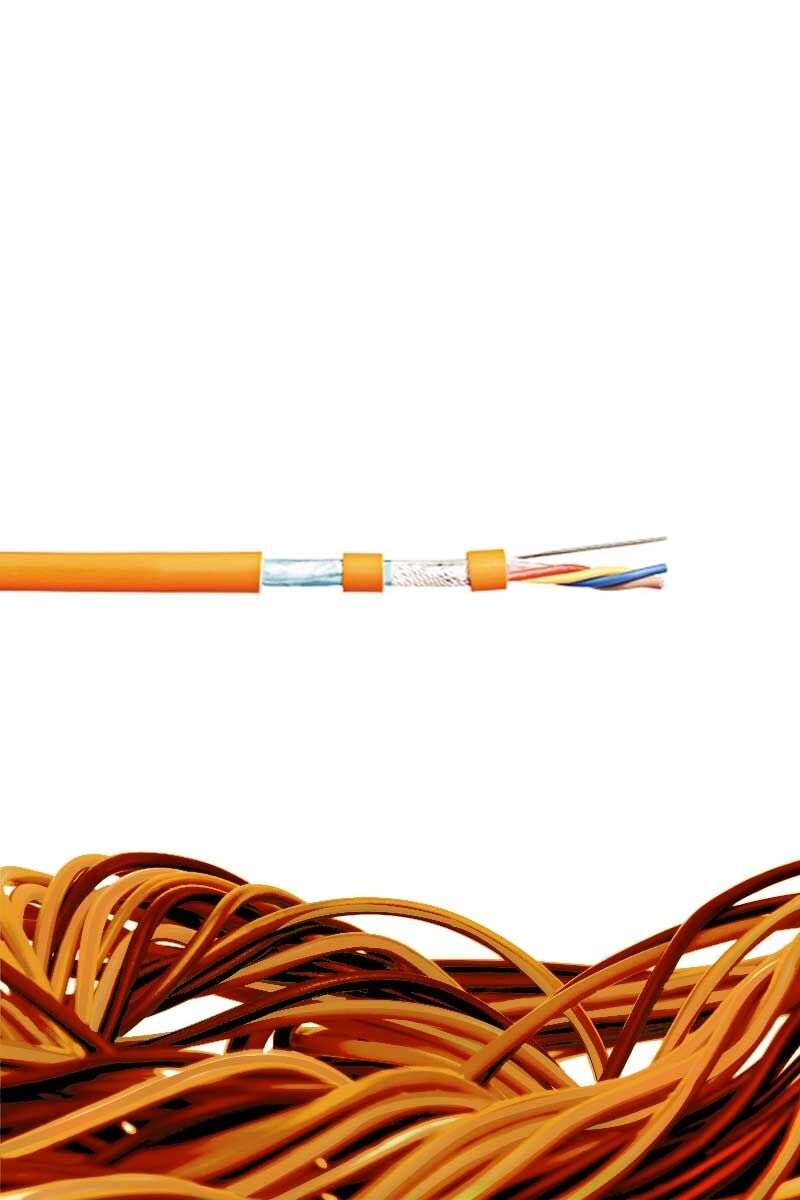

Damarlar, yalıtım, varsa ekran ve yangın performansına ait yapı birlikte değerlendirilir. 112051MAK üzerindeki parçalar işlevleriyle birlikte incelendiğinde, dış görünüşün yanında bağlantı ve yerleşim ayrıntıları da önem kazanır. Taşıyıcı yüzey, bağlantı noktası veya hareketli bölüm gibi unsurlar ürün türüne göre farklı görevler üstlenir. 112051MAK için uygunluk değerlendirmesi yapılırken yalnızca dış boyuta bakılması, bu ayrıntıların gözden kaçmasına yol açabilir.
Malzeme yapısı değerlendirilirken yüzey rengi ile gövde malzemesi birbirine karıştırılmamalıdır. 112051MAK için aşağıdaki tabloda yer almayan bir alaşım, kaplama kalınlığı, plastik türü veya mekanik dayanım değeri kesin özellik olarak kabul edilmemelidir. ürün üzerindeki model etiketi ve aynı modele ait teknik belge, böyle bir şartın arandığı uygulamada ayrıca kontrol edilmelidir. Böylece görsel benzerlik yerine gerçek ürün yapısına göre karar verilebilir.
112051MAK — Teknik Bilgiler
| Teknik özellik | Değer / açıklama |
|---|---|
| Mağaza stok kodu | 112051MAK |
| Satış / kablo uzunluğu | 500MT |
| Damar / kesit tanımı | 2X2X0.8+0.8 |
| Kablo / standart işareti | J-H(ST)H, FE180 |
| Üretici kodu | 112051 |
| Katalog kablo tipi | JE-H(St)H...Bd FE180 PH120 |
| Damar düzeni | 2 çift × 2 damar |
| Damar çapı | 0,80 mm; mm² kesit değildir |
| Drenaj iletkeni çapı | 0,80 mm |
| İletken | Elektrolitik bakır |
| Yalıtım | Halojensiz, çapraz bağlı |
| Ekran | Al-PET bant ve kalaylı bakır drenaj |
| Dış kılıf | HFFR; turuncu RAL 2003 |
| Çalışma sıcaklığı | −30 … +70 °C |
| Asgari bükme yarıçapı | 10 × kablo dış çapı |
| Çevrim direnci | Ø0,80 mm damar için en çok 73,2 Ω/km |
| Yalıtım direnci | En az 100 MΩ·km |
| Kapasitans | En çok 120 nF/km |
| Azami çalışma gerilimi | 225 V |
| Test gerilimi | Damar / damar 500 V AC; damar / ekran 2000 V AC |
| Yangın süreklilik sınıfları | IEC 60331-21 FE180; EN 50200 PH120 |

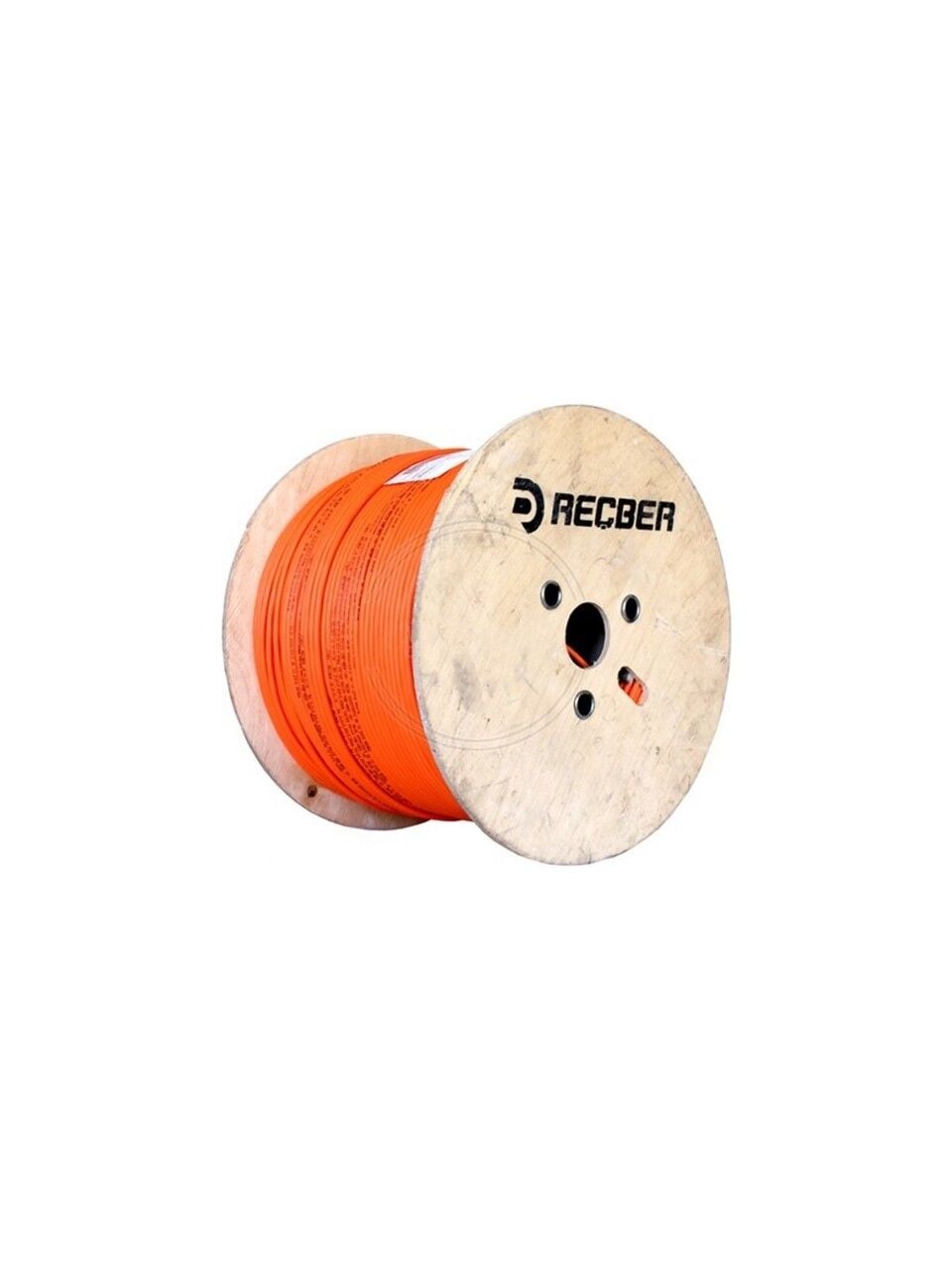

| Satış biçimi | 500 m makara |
Teknik belge: Üretici teknik belgesi · PDF 150 · Üretici teknik belgesi
Tablo, bu varyantı ayırt etmeye yardımcı olan bilgileri bir araya getirir. Mağaza stok kodu sipariş takibi içindir; her durumda üreticinin model numarasıyla aynı olduğu düşünülmemelidir. 112051MAK siparişinde ürünün tam adı ve seçilen varyant birlikte kontrol edilmelidir. 112051MAK yerine benzer bir alternatif değerlendiriliyorsa, yalnızca tek bir sayının eşit olması tam uyumluluk için yeterli görülmemelidir.
112051MAK için teknik seçim: Kablo tanımında damar sayısı, iletken kesiti, yalıtım ve dış kılıf işaretleri farklı bilgiler verir. Örneğin bir kesit ifadesi dış çapı anlatmaz; AWG ile mm² aynı gösterim sistemi değildir. Data kablosundaki çift düzeni ve ekranlama işareti, enerji kablosunun damar tanımıyla aynı şekilde yorumlanmaz. Ürün adındaki teknik kısaltmalar, kullanılacak hattın işleviyle birlikte okunmalıdır. ürün bu ayrımlar dikkate alınarak karşılaştırılmalıdır.
112051MAK — Kullanım Amacı
Proje ve ilgili yangın performansı şartlarına uygun alarm veya kontrol hattı oluşturmak. 112051MAK bu amaç doğrultusunda değerlendirilirken istenen sonucun açıkça belirlenmesi gerekir. Günlük kullanım, bakım veya yeni bir kurulum aynı seçim koşullarını oluşturmayabilir. 112051MAK için mevcut bir parçanın yenilenmesi düşünülüyorsa, önce eski parçanın neden değiştirildiği ve sistemde başka bir uyumsuzluk bulunup bulunmadığı anlaşılmalıdır.
112051MAK için uygulama değerlendirmesi: Kablo seçimi yalnız kesite göre yapılmaz. Taşınacak enerji veya sinyal, döşeme biçimi, hat uzunluğu, bağlantı uçları ve çevre koşulları birlikte değerlendirilir. Sabit tesisat ile hareketli kullanım farklı kablo yapıları gerektirebilir. Halojensiz yapı, yangın sırasında devre bütünlüğü ve dış ortam dayanımı ayrı özelliklerdir; biri diğerinin yerine yazılmamalıdır. Metreyle satış ile tam makara satışı da aynı sipariş miktarını ifade etmez. ürün seçimi bu bütünlük içinde yapılmalıdır.
112051MAK — Kullanım Alanları
Kablo kodu, yangın sınıfı ve döşeme koşulları uyumlu yangın algılama tesisatları. 112051MAK için alan seçimi yapılırken ortamın nemi, tozu, sıcaklığı, yerleşim biçimi ve kullanıcı erişimi uygulamanın niteliğine göre değerlendirilir. Her ürün aynı dış ortam veya kapalı alan koşuluna uygun değildir. 112051MAK yalnızca teknik özellikleriyle uyumlu bir yerde kullanılmalı; ürün adında belirtilmeyen bir çevre dayanımı kendiliğinden var sayılmamalıdır.
Yerleşimde bağlantıların rahat yapılabilmesi, kontrol noktalarına ulaşılması ve gerekiyorsa bakım için erişim bırakılması önemlidir. 112051MAK için seçilen noktanın işin akışını engellememesi de değerlendirilmelidir. ürün mevcut bir sistemde kullanılacaksa, çevresindeki parçaların ölçüleri ve çalışma düzeni önceden incelenmelidir. Böylece satın alma sonrasında uygun olmayan bir bağlantıyı zorlayarak çözmeye çalışmak yerine, baştan doğru eşleşme sağlanır.
112051MAK — Detaylı Bilgi
112051MAK satın almadan önce ürünün tam adını, stok kodunu, teknik tablodaki varyant özelliklerini ve ihtiyaç duyulan adedi birlikte kontrol etmenizi öneriyoruz. Paket adedi, kablo uzunluğu veya set kapsamı gibi bilgiler ürünün satış biçimini etkileyebilir. 112051MAK yanında gerekli olabilecek tamamlayıcı parçalar, açıkça set içeriğinde belirtilmedikçe ürüne dâhil kabul edilmemelidir.
Acaroğlu Elektrik’ten 112051MAK hakkında bilgi isterken kullanacağınız yeri ve eşleştirmek istediğiniz parçayı belirtmeniz, doğru varyantın karşılaştırılmasını kolaylaştırır. Elektrik bağlantısı gerektiren uygulamalarda bağlantı şeması ve uygun montaj koşulları esas alınmalıdır. ürün için bu açıklama, ürün seçimini anlaşılır kılmak üzere hazırlanmıştır; aynı modele ait montaj talimatı ve uygulamanın teknik gereklilikleri birlikte değerlendirilerek işlem yapılmalıdır.
