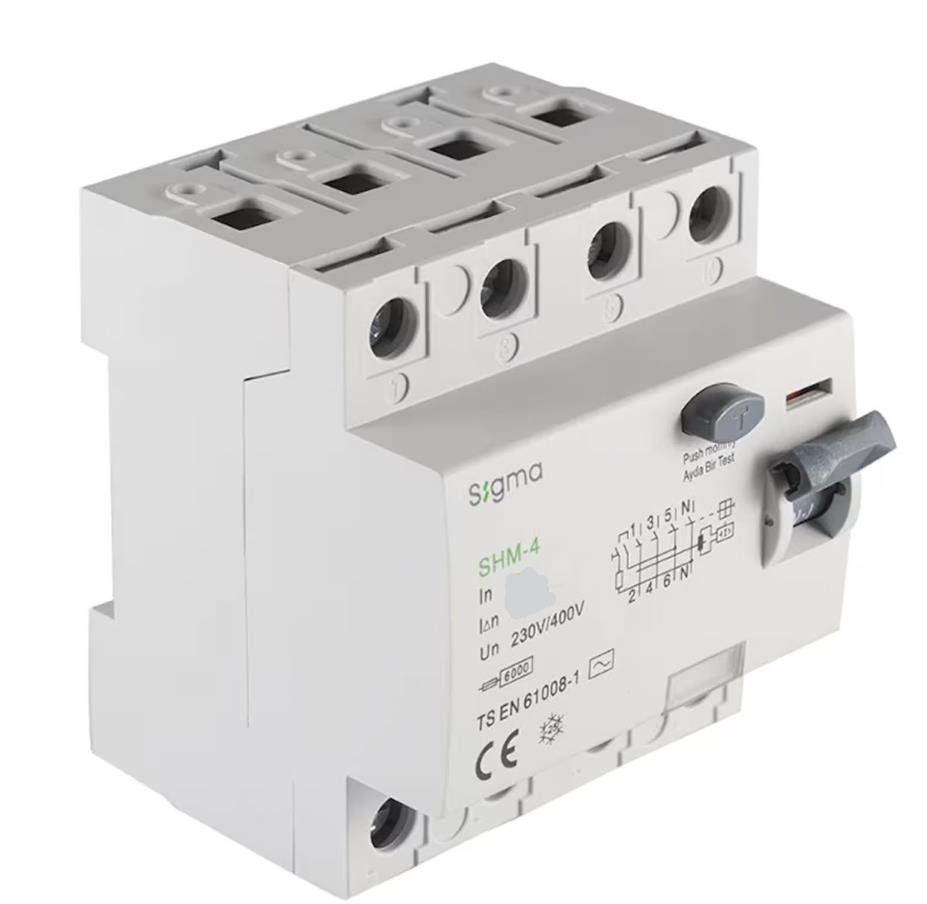

Sigma - 4P 40A 300mA Trifaze Yangın Koruma Rölesi SHM4040300

Stokta Var
1.399,90₺ + KDV
Marka
Stok Kodu
SHM4040300
Barkod Kodu
8680039134123
*324,27 TL den başlayan taksitlerle!

Sigma SHM4040300 4P 40A 300mA Yangın Koruma Rölesi

Acaroğlu Elektrik olarak Sigma SHM4040300 4P 40A 300mA Yangın Koruma Rölesi ürününü, yalnızca adındaki bir değere bakılarak değil, yapılacak iş ve birlikte kullanılacağı parçalarla beraber değerlendirmenizi öneriyoruz. SHM4040300 için bu açıklamada çalışma düzenini, yapısını, teknik bilgilerini ve kullanım alanlarını ayrı başlıklarda ele aldık. Amacımız, satın alma öncesinde hangi özellikleri karşılaştırmanız gerektiğini anlaşılır biçimde sunmak ve benzer görünen ürünler arasındaki farkları açıklamaktır.

SHM4040300 — Çalışma Prensibi

Devreden geçen iletken akımlarının dengesi izlenir; uygun şartlarda artık akım oluşması açtırma düzenini harekete geçirir. SHM4040300 seçilirken bu temel işlev ile ürünün kullanılacağı sistemin ihtiyacı birlikte düşünülmelidir. Bir parçanın kendi görevini yerine getirmesi, bağlı bulunduğu bütün sistemin tek başına doğru tasarlandığı anlamına gelmez. SHM4040300 ile birlikte çalışan diğer bileşenlerin bağlantı, ölçü ve çalışma koşulları da sonucu etkiler.

Amper taşıma değeri ile miliamper hassasiyet aynı şey değildir; RCCB için aşırı akım koruması ayrıca değerlendirilir. ürün değerlendirmesinde bu ayrım, benzer isimli ürünlerin aynı işi aynı koşullarda yapacağı varsayımını önler. Kullanım şekli belirlenirken sadece ürünün görünümü veya katalogdaki kısa adı yeterli değildir. SHM4040300 için tercih yapılmadan önce beklenen işlev, çalışma ortamı ve eşleşecek parça tanımlanmalı; ardından ilgili teknik değerler karşılaştırılmalıdır.

SHM4040300 — Ürün ve Malzeme Yapısı

Algılama düzeni, açtırma mekanizması, kontaklar, bağlantı uçları ve gövde birlikte değerlendirilir. SHM4040300 üzerindeki parçalar işlevleriyle birlikte incelendiğinde, dış görünüşün yanında bağlantı ve yerleşim ayrıntıları da önem kazanır. Taşıyıcı yüzey, bağlantı noktası veya hareketli bölüm gibi unsurlar ürün türüne göre farklı görevler üstlenir. SHM4040300 için uygunluk değerlendirmesi yapılırken yalnızca dış boyuta bakılması, bu ayrıntıların gözden kaçmasına yol açabilir.

Malzeme yapısı değerlendirilirken yüzey rengi ile gövde malzemesi birbirine karıştırılmamalıdır. ürün için aşağıdaki tabloda yer almayan bir alaşım, kaplama kalınlığı, plastik türü veya mekanik dayanım değeri kesin özellik olarak kabul edilmemelidir. SHM4040300 üzerindeki model etiketi ve aynı modele ait teknik belge, böyle bir şartın arandığı uygulamada ayrıca kontrol edilmelidir. Böylece görsel benzerlik yerine gerçek ürün yapısına göre karar verilebilir.

SHM4040300 — Teknik Bilgiler

Teknik özellikDeğer / açıklama
Mağaza stok koduSHM4040300
Anma akımı40A
Hassasiyet300mA
Üretici model koduSHM4040300
SeriSHM-4
Kutup sayısı4P
Satış varyantındaki anma akımı40 A
Artık akım hassasiyeti300 mA
Çalışma sınıfıAC
Anma frekansı50–60 Hz
Açtırma ünitesiElektromekanik
Gecikme tipiGenel, gecikmesiz
Katalog anma çalışma gerilimi415 V AC
Koşullu kısa devre akımı6 kA
Yalıtım gerilimi660 V
Darbe dayanma gerilimi6 kV
Mekanik ömür20.000 operasyon
Montaj sonrası korumaIP20; uygun montaj koşullarında IP40
Çalışma sıcaklığı−25 °C … +60 °C
Montaj35 mm DIN ray
Bağlantı kesiti1,5–35 mm²
Katalog gövde eni / boyu70 / 80 mm
RenkRAL 7035
StandartTS EN 61008-1

Teknik belge: Üretici teknik belgesi · PDF 14

Tablo, bu varyantı ayırt etmeye yardımcı olan bilgileri bir araya getirir. Mağaza stok kodu sipariş takibi içindir; her durumda üreticinin model numarasıyla aynı olduğu düşünülmemelidir. SHM4040300 siparişinde ürünün tam adı ve seçilen varyant birlikte kontrol edilmelidir. ürün yerine benzer bir alternatif değerlendiriliyorsa, yalnızca tek bir sayının eşit olması tam uyumluluk için yeterli görülmemelidir.

SHM4040300 için teknik seçim: Koruma elemanlarında A birimiyle gösterilen akım değeri, mA ile ifade edilen artık akım hassasiyeti ve kA ile verilen kesme kapasitesi farklı görevleri anlatır. Kutup sayısı, koruma cihazının devrede hangi iletkenleri kapsadığını belirleyen seçim bilgilerindendir. Açma eğrisi veya açtırma ünitesi, arızaya verilen tepkinin değerlendirilmesinde kullanılır. Bu nedenle aynı akım değerini taşıyan iki koruma elemanı, aynı koruma işlevini sunuyor kabul edilemez. SHM4040300 bu ayrımlar dikkate alınarak karşılaştırılmalıdır.

SHM4040300 — Kullanım Amacı

Tesisat projesinde belirlenen artık akım koruma işlevini sağlamak. SHM4040300 bu amaç doğrultusunda değerlendirilirken istenen sonucun açıkça belirlenmesi gerekir. Günlük kullanım, bakım veya yeni bir kurulum aynı seçim koşullarını oluşturmayabilir. ürün için mevcut bir parçanın yenilenmesi düşünülüyorsa, önce eski parçanın neden değiştirildiği ve sistemde başka bir uyumsuzluk bulunup bulunmadığı anlaşılmalıdır.

SHM4040300 için uygulama değerlendirmesi: Mevcut panoda yer bulunması tek başına uygunluk ölçütü değildir. İletken kesiti, yükün niteliği, şebekenin kısa devre koşulları ve diğer koruma cihazlarıyla birlikte çalışma düzeni göz önüne alınır. Kaçak akım koruması, aşırı yük koruması ve kısa devre koruması birbirinin yerine geçmez. Seçimin bu ayrımlarla yapılması, ürün üzerindeki değerlerin doğru yorumlanmasına ve projenin istediği cihaz tipinin korunmasına yardımcı olur. SHM4040300 seçimi bu bütünlük içinde yapılmalıdır.

SHM4040300 — Kullanım Alanları

Uygun tip, hassasiyet ve kutup düzeni seçilen elektrik dağıtım noktaları. ürün için alan seçimi yapılırken ortamın nemi, tozu, sıcaklığı, yerleşim biçimi ve kullanıcı erişimi uygulamanın niteliğine göre değerlendirilir. Her ürün aynı dış ortam veya kapalı alan koşuluna uygun değildir. SHM4040300 yalnızca teknik özellikleriyle uyumlu bir yerde kullanılmalı; ürün adında belirtilmeyen bir çevre dayanımı kendiliğinden var sayılmamalıdır.

Yerleşimde bağlantıların rahat yapılabilmesi, kontrol noktalarına ulaşılması ve gerekiyorsa bakım için erişim bırakılması önemlidir. SHM4040300 için seçilen noktanın işin akışını engellememesi de değerlendirilmelidir. SHM4040300 mevcut bir sistemde kullanılacaksa, çevresindeki parçaların ölçüleri ve çalışma düzeni önceden incelenmelidir. Böylece satın alma sonrasında uygun olmayan bir bağlantıyı zorlayarak çözmeye çalışmak yerine, baştan doğru eşleşme sağlanır.

SHM4040300 — Detaylı Bilgi

ürün satın almadan önce ürünün tam adını, stok kodunu, teknik tablodaki varyant özelliklerini ve ihtiyaç duyulan adedi birlikte kontrol etmenizi öneriyoruz. Paket adedi, kablo uzunluğu veya set kapsamı gibi bilgiler ürünün satış biçimini etkileyebilir. SHM4040300 yanında gerekli olabilecek tamamlayıcı parçalar, açıkça set içeriğinde belirtilmedikçe ürüne dâhil kabul edilmemelidir.

Acaroğlu Elektrik’ten SHM4040300 hakkında bilgi isterken kullanacağınız yeri ve eşleştirmek istediğiniz parçayı belirtmeniz, doğru varyantın karşılaştırılmasını kolaylaştırır. Elektrik bağlantısı gerektiren uygulamalarda bağlantı şeması ve uygun montaj koşulları esas alınmalıdır. ürün için bu açıklama, ürün seçimini anlaşılır kılmak üzere hazırlanmıştır; aynı modele ait montaj talimatı ve uygulamanın teknik gereklilikleri birlikte değerlendirilerek işlem yapılmalıdır.
