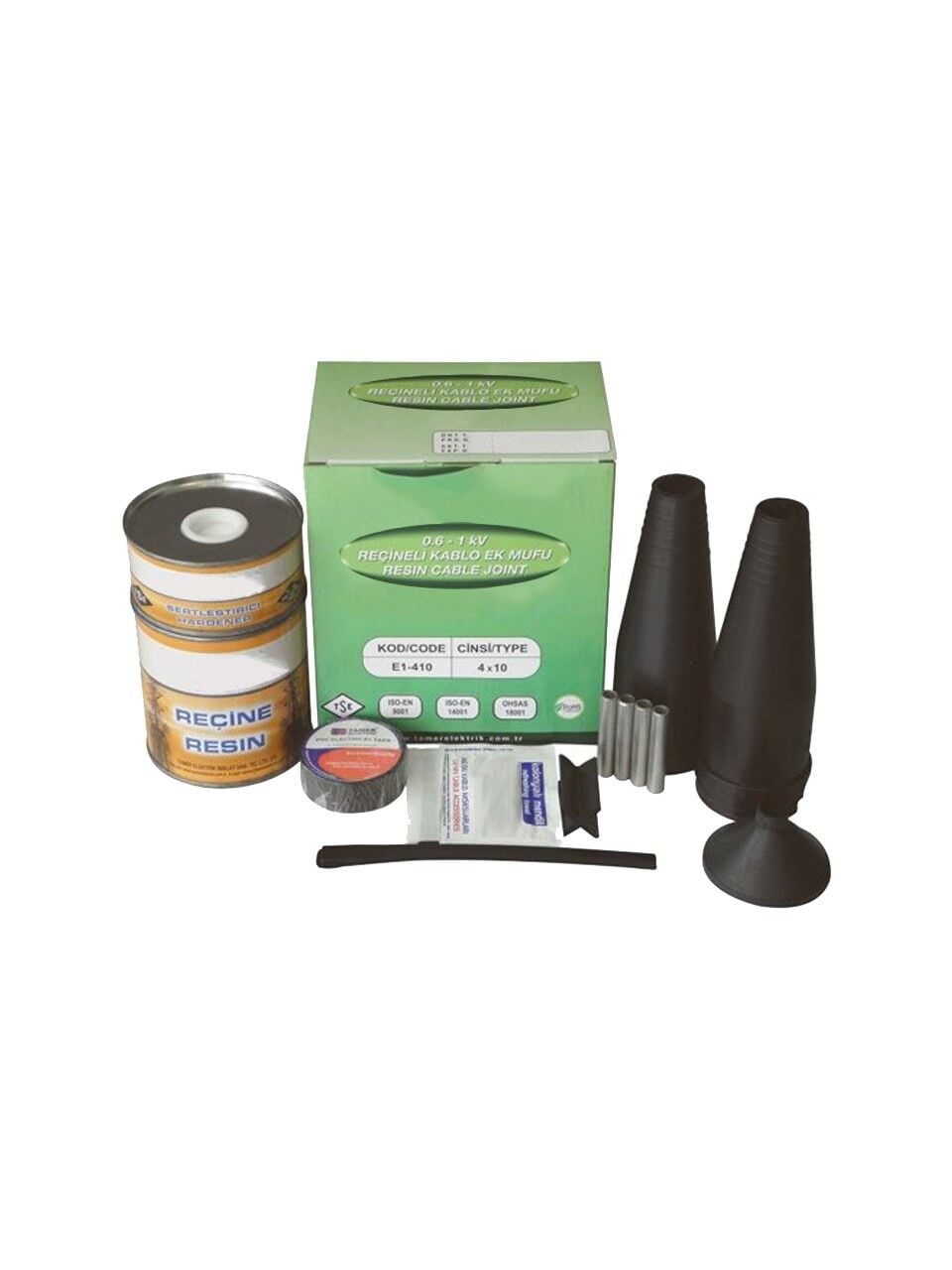

TAMER EK MUF REÇİNELİ 4X10 MM 1KV E1-410

TAMER E1-410 Reçineli Ek Muf, 1 kV'a kadar olan elektrik tesisatlarında 4X10 mm² enerji kablolarının birbirine eklenmesi ve ek bağlantı noktasının korunması amacıyla kullanılan kablo ek mufudur.

Kablonun uzatılması, mevcut enerji hattının devam ettirilmesi veya iki ayrı kablonun aynı hat üzerinde birleştirilmesi gereken uygulamalarda kullanılır. Reçineli yapısı sayesinde ek bağlantısının muf içerisinde yalıtılmasına ve dış etkilere karşı korunmasına yardımcı olur.

ÜRÜN ÖZELLİKLERİ

Marka: TAMER

Ürün Kodu: E1-410

Ürün Tipi: Reçineli Ek Muf

Gerilim: 1 kV

Uygun Kablo Yapısı: 4X10 mm²

Kullanım Amacı: Enerji kablolarının eklenmesi ve ek noktasının korunması

Ürün Yapısı: Reçineli

Kullanım Tipi: Kablo ekleme ve bağlantı uygulamaları

NE İÇİN KULLANILIR?

TAMER E1-410, iki adet 4X10 mm² enerji kablosunun birbirine eklenmesi gereken elektrik tesisatlarında kullanılır.

Kablonun mevcut uzunluğunun yetersiz kaldığı durumlarda hattı uzatmak, hasar görmüş bir kablo bölümünü uygun şekilde değiştirmek veya mevcut enerji hattının devamını sağlamak için ek bağlantısı yapılabilir.

Kablo damarları uygun bağlantı elemanlarıyla birleştirildikten sonra bağlantı bölgesi ek muf içerisine alınır. Reçine uygulaması ile ek noktası kapatılarak yalıtılmasına ve çevresel etkilere karşı korunmasına yardımcı olunur.

4X10 MM² KABLO UYUMLULUĞU

TAMER E1-410, 4X10 mm² kablo yapısına uygun ek bağlantıları için tasarlanmıştır.

Ürün seçiminde kablo kesitinin yanı sıra kablonun damar yapısı, dış çapı, kablo tipi ve yapılacak bağlantının özellikleri de kontrol edilmelidir.

REÇİNELİ YAPI

Muf içerisinde kullanılan reçine, kablo damarlarının bağlantı bölgesini çevreleyerek ek noktasının yalıtılmasına ve korunmasına yardımcı olur.

Reçinenin doğru şekilde hazırlanması ve muf içerisine uygun biçimde uygulanması önemlidir. Ürünün uygulaması sırasında üreticinin reçine hazırlama ve kullanım talimatlarına uyulmalıdır.

Reçine tamamen kürlendikten sonra ek bağlantısı muf içerisinde kapalı ve korunaklı bir yapı kazanır.

KULLANIM ŞEKLİ VE MONTAJ

Öncelikle kullanılacak kabloların 4X10 mm² olduğu ve E1-410 ek muf ile uyumlu olduğu kontrol edilir.

Kablolar enerjisiz bırakılır ve gerekli iş güvenliği önlemleri alınır.

Kablo uçları, ek mufun montaj ölçülerine uygun şekilde hazırlanır. Dış kılıf ve damar izolasyonları, kullanılacak bağlantı elemanlarının gerektirdiği ölçülere göre soyulur.

Karşılıklı kablo damarları uygun bağlantı elemanları kullanılarak birbirine bağlanır. Bağlantıların sağlamlığı ve izolasyonların doğru konumda olduğu kontrol edilir.

Hazırlanan ek bağlantısı muf gövdesinin içerisine yerleştirilir.

Ürünle birlikte kullanılan reçine, üreticinin belirttiği karışım ve uygulama talimatlarına uygun şekilde hazırlanır.

Hazırlanan reçine muf içerisine uygulanarak ek bağlantısının tamamen kaplanması sağlanır.

Reçinenin üretici tarafından belirtilen süre boyunca kürlenmesi beklenir.

Reçine tamamen kürlenmeden kabloya enerji verilmemelidir.

Kürlenme tamamlandıktan ve bağlantı kontrolleri yapıldıktan sonra tesisat devreye alınabilir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Kablo kesiti ve damar yapısı ürünle uyumlu olmalıdır.

Kablo dış çapının muf ile uyumluluğu kontrol edilmelidir.

Montaj işlemi mutlaka enerjisiz durumda gerçekleştirilmelidir.

Damar bağlantıları uygun bağlantı elemanlarıyla yapılmalıdır.

Kablo izolasyonuna montaj sırasında zarar verilmemelidir.

Reçine üretici talimatlarına uygun şekilde hazırlanmalıdır.

Reçine ek bölgesini tamamen kapatacak şekilde uygulanmalıdır.

Reçinenin tamamen kürlenmesi beklenmeden enerji verilmemelidir.

Montaj işlemi elektrik tesisatı konusunda yetkin kişiler tarafından gerçekleştirilmelidir.

KULLANIM ALANLARI

Enerji dağıtım hatları

Yer altı enerji kabloları

Saha tipi elektrik tesisatları

Endüstriyel elektrik tesisatları

Bina ve tesis enerji hatları

Enerji kablosu uzatma uygulamaları

Mevcut enerji hatlarının devam ettirilmesi

Elektrik kablosu ekleme uygulamaları

EK MUF NE İŞE YARAR?

Ek muf, iki ayrı elektrik kablosunun birbirine bağlanmasını ve ek bağlantı noktasının korunmasını sağlar.

Kablo başlığından farklı olarak ek muf, kablonun uç kısmını sonlandırmak için değil, iki kablonun devamlılığını sağlamak amacıyla kullanılır.

TAMER E1-410, 4X10 mm² enerji kablolarının eklenmesi gereken uygun uygulamalarda kullanılır.

NEDEN TAMER E1-410?

1 kV'a kadar uygun elektrik tesisatlarında kullanım

4X10 mm² kablo yapısına uygun tasarım

Reçineli ek muf yapısı

Enerji kablolarının birbirine eklenmesinde kullanım

Ek bağlantı bölgesinin yalıtılmasına yardımcı olması

Yer altı, saha ve endüstriyel uygulamalarda kullanım imkânı

ÜRÜN BİLGİLERİ

Marka: TAMER

Model: E1-410

Ürün: Reçineli Ek Muf

Gerilim: 1 kV

Kablo Yapısı: 4X10 mm²

Ürün Yapısı: Reçineli

Kullanım Amacı: Enerji kablolarının eklenmesi ve ek bağlantısının korunması

Kullanım Alanı: Enerji dağıtımı, yer altı kablolama, saha tesisatları ve endüstriyel elektrik uygulamaları
