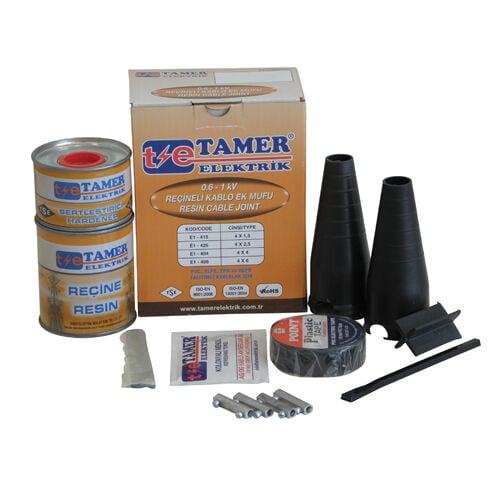

ÜRÜN ÖZELLİKLERİ

Marka: TAMER

Ürün Kodu: E1-404406

Ürün Tipi: Reçineli Ek Muf

Gerilim: 1 kV

Uygun Kablo Kesiti: 4X4 – 4X6 mm²

Kullanım Amacı: Enerji kablolarının eklenmesi ve ek noktasının korunması

Yapı: Reçineli

Kullanım Tipi: Kablo ekleme ve sonlandırma uygulamaları

NE İÇİN KULLANILIR?

Reçineli ek muflar, iki ayrı elektrik kablosunun güvenli şekilde birbirine eklenmesi için kullanılır.

Kablonun kesilmesi, uzatılması, mevcut hattın devam ettirilmesi veya kablo güzergâhında ek yapılması gereken durumlarda kablo damarları uygun bağlantı elemanlarıyla birbirine bağlanır ve bağlantı bölgesi ek muf içerisinde korunur.

Reçinenin muf içerisine uygulanmasıyla ek bölgesinin dış ortam koşullarından ve çevresel etkilerden korunmasına yardımcı olunur.

Özellikle enerji dağıtım hatları, saha uygulamaları, yer altı kablolama ve endüstriyel elektrik tesisatlarında kablo ekleme işlemleri için kullanılabilir.

KULLANIM ALANLARI

Enerji dağıtım tesisatları

Yer altı enerji kabloları

Saha tipi elektrik tesisatları

Endüstriyel elektrik uygulamaları

Bina ve tesis enerji hatları

Elektrik kablosu uzatma uygulamaları

Mevcut enerji hatlarının devam ettirilmesi

Kablo güzergâhlarında ek yapılması gereken uygulamalar

4X4 – 4X6 MM² KABLO UYUMLULUĞU

TAMER E1-404406, 4X4 mm² ile 4X6 mm² arasındaki uygun kablo bağlantılarında kullanılmak üzere tasarlanmıştır.

Ürün seçiminde yalnızca kablo kesitinin değil, kablonun damar yapısının, dış çapının, kablo tipinin ve yapılacak ek bağlantısının da uygunluğu kontrol edilmelidir.

REÇİNELİ YAPI

Ek mufun içerisinde kullanılan reçine, kablo damarlarının bağlantı bölgesini çevreleyerek ek noktasının yalıtılmasına ve korunmasına yardımcı olur.

Reçinenin doğru oranlarda hazırlanması ve muf içerisine uygun şekilde uygulanması, ek bağlantısının güvenilirliği açısından önemlidir.

Reçinenin tamamen kürlenmesiyle birlikte ek bölgesi kapalı bir yapı içerisinde korunur.

KULLANIM ŞEKLİ VE MONTAJ

Öncelikle kullanılacak kabloların kesiti, damar yapısı ve ürünle uyumluluğu kontrol edilir.

Kablolar enerjisiz bırakılır ve güvenli çalışma koşulları sağlanır.

İki kablonun uçları, ek mufun montaj ölçülerine uygun olacak şekilde hazırlanır. Dış kılıf ve damar izolasyonları, bağlantı elemanlarının gerektirdiği ölçüler dikkate alınarak soyulur.

Karşılıklı kablo damarları uygun bağlantı elemanları kullanılarak birbirine bağlanır. Bağlantıların sağlamlığı ve izolasyonların doğru konumda olduğu kontrol edilir.

Hazırlanan kablo ek bölgesi muf gövdesinin içerisine yerleştirilir.

Ürünle birlikte kullanılan reçine, üretici tarafından belirtilen karışım ve uygulama talimatlarına uygun şekilde hazırlanır.

Hazırlanan reçine muf içerisine uygulanarak ek bölgesinin tamamen kaplanması sağlanır.

Reçinenin üretici tarafından belirtilen süre boyunca kürlenmesi beklenir.

Reçine tamamen kürlenmeden kabloya enerji verilmemelidir.

Kürlenme tamamlandıktan ve bağlantı kontrolleri yapıldıktan sonra tesisat devreye alınabilir.

MONTAJDA DİKKAT EDİLMESİ GEREKENLER

Kablo kesiti ürünün uygun kullanım aralığında olmalıdır.

Kablo damar yapısı ve kablo dış çapı muf ile uyumlu olmalıdır.

Kablo bağlantıları enerjisiz durumda yapılmalıdır.

Damar bağlantıları uygun bağlantı elemanlarıyla ve doğru sıkma yöntemiyle gerçekleştirilmelidir.

Kablo izolasyonuna montaj sırasında zarar verilmemelidir.

Reçine üretici talimatlarına uygun oranlarda hazırlanmalıdır.

Reçine muf içerisinde ek bölgesini yeterli şekilde kaplamalıdır.

Reçine tamamen kürlenmeden kablo enerjilendirilmemelidir.

Montaj işlemi elektrik tesisatı konusunda yetkin kişiler tarafından ve gerekli iş güvenliği önlemleri alınarak yapılmalıdır.

EK MUF İLE KABLO BAŞLIĞI ARASINDAKİ FARK

Kablo başlığı, kablonun uç kısmını sonlandırmak ve bağlantıya hazırlamak amacıyla kullanılır.

Ek muf ise iki ayrı kabloyu birbirine bağlamak, yani kablonun devamını sağlamak amacıyla kullanılır.

TAMER E1-404406 bu nedenle özellikle iki enerji kablosunun birleştirilmesi gereken ek noktalarında kullanılır.

NEDEN TAMER E1-404406?

1 kV'a kadar uygun elektrik tesisatlarında kullanılabilmesi

4X4 – 4X6 mm² kablo bağlantılarına yönelik tasarım

Reçineli ek muf yapısı

Enerji kablolarının eklenmesinde kullanım

Kablo ek noktasının çevresel etkilere karşı korunmasına yardımcı olması

Yer altı, saha ve endüstriyel uygulamalarda kullanım imkânı

ÜRÜN BİLGİLERİ

Marka: TAMER

Model: E1-404406

Ürün: Reçineli Ek Muf

Gerilim: 1 kV

Kablo Kesiti: 4X4 – 4X6 mm²

Ürün Yapısı: Reçineli

Kullanım Amacı: Enerji kablolarının eklenmesi ve ek noktasının korunması

Kullanım Alanı: Enerji dağıtımı, yer altı kablolama, saha tesisatları ve endüstriyel elektrik uygulamaları
